Aktívne stropy – moderný systém vykurovania a chladenia pre priemyselné a komerčné budovy

42 % úspora prevádzkových nákladov

Príjemné pracovné prostredie

Ochrana životného prostredia

Návratnosť do 5 rokov

Aktívne stropy sú moderným riešením sálavého vykurovania a chladenia budov, ktoré spĺňa náročné požiadavky súčasnej architektúry aj technických projektov. Tento systém využíva teplovodné rozvody integrované priamo do stropnej konštrukcie a zabezpečuje rovnomernú reguláciu teploty, vysoký tepelný komfort a nízku energetickú náročnosť prevádzky. Vďaka absencii viditeľných technických prvkov poskytujú aktívne stropy maximálnu voľnosť architektonického návrhu a čistý vzhľad interiéru. Riešenie je ideálne pre priemyselné, administratívne a verejné objekty, kde je kladený dôraz na energetickú efektívnosť, udržateľnosť a dlhodobú prevádzkovú spoľahlivosť.
Aktívne stropy KRC sú dostupné v troch produktových variantoch, ktoré reagujú na rozdielne požiadavky projektov z hľadiska konštrukcie, dizajnu aj spôsobu integrácie do interiéru. Vďaka tomu je možné zvoliť optimálne riešenie tak pre technicky náročné stavby, ako aj pre architektonicky výrazné priestory.

Aktívne stropy KRC-M predstavujú moderný systém stropného vykurovania a chladenia vodou, ktorý kombinuje vysokú energetickú účinnosť s architektonickou čistotou priestoru. Sálavé panely pracujú na princípe prenosu energie cez veľkú aktívnu plochu, vďaka čomu zabezpečujú rovnomernú teplotu bez prievanu a bez hlučných ventilátorov.

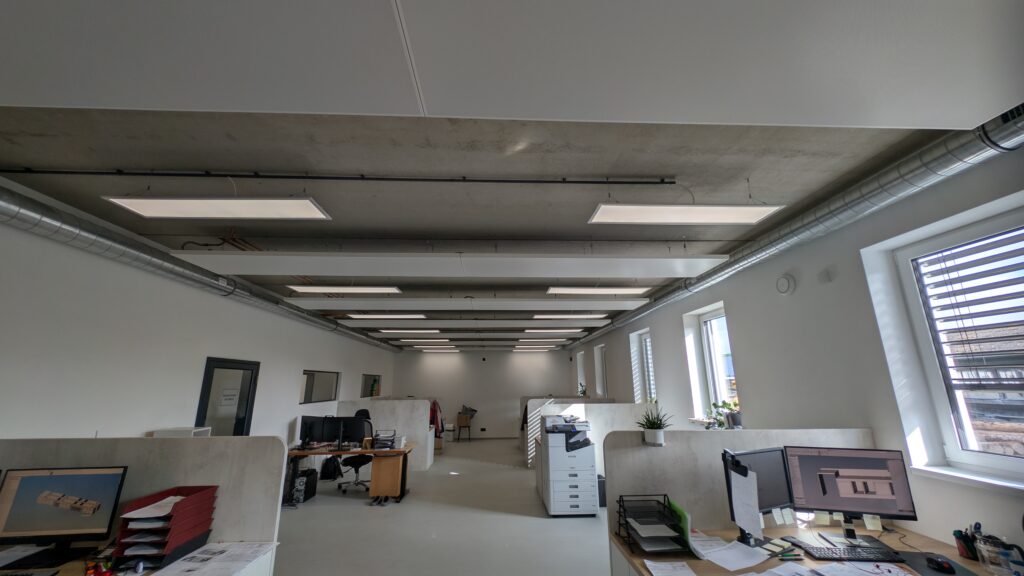

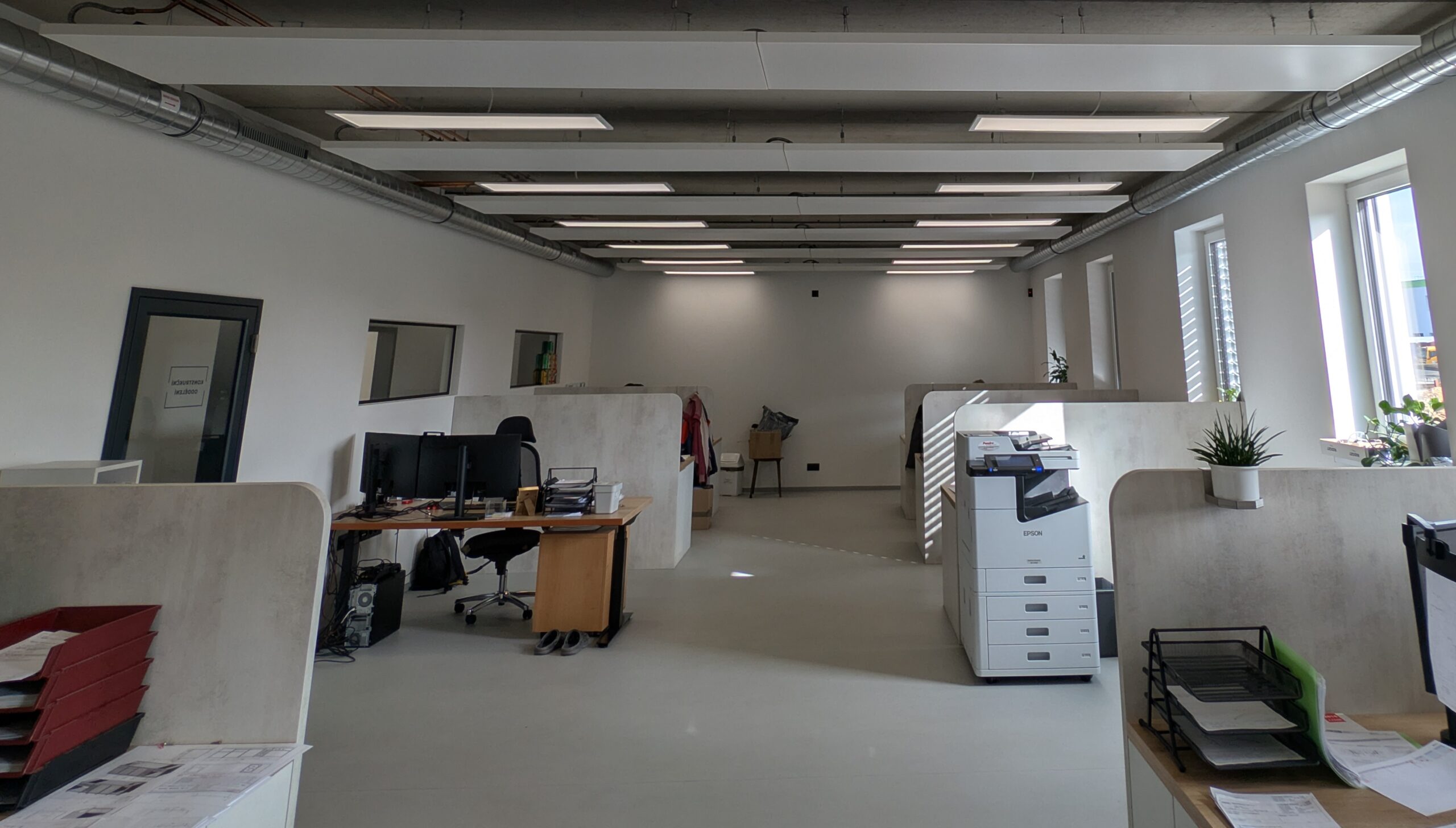

Stropní topení a chlazení v kanceláři. Sálavé panely.

KRC-M – metalické aktívne stropy

Systém je vhodný pre objekty s vyššími nárokmi na komfort aj dizajn, napríklad administratívne budovy, kancelárie, showroomy, nemocnice, školy alebo verejné priestory.

Komfortná klíma bez prievanu a hluku – aktívne stropy KRC-M

Aktívne stropy KRC-M využívajú cirkuláciu vody vo vnútri panelov, ktorá umožňuje prevádzku v režime vykurovania aj chladenia. V zime panely sálajú príjemné teplo do priestoru, v lete naopak odvádzajú tepelné zisky a zabezpečujú stropné vodné chladenie bez nepríjemného prúdenia vzduchu.

Vďaka sálavému spôsobu prenosu energie sa dosahuje vysoká tepelná pohoda pri nižšej teplote vzduchu, čo pomáha znižovať prevádzkové náklady budovy.

Technické riešenie a princíp fungovania

Aktívne stropné panely KRC-M sú tvorené hladkým alebo mikroperforovaným pozinkovaným plechom, ktorý zabezpečuje optimálny sálavý prenos tepla aj chladu do priestoru. V paneli sú integrované medené rúry s priemerom 12 mm, ktoré sú vtlačené do hliníkového profilu pre maximálne efektívny prenos energie. Súčasťou systému je 40 mm hrubá tepelná izolácia zo sklenej vlny, ktorá obmedzuje tepelné straty smerom k stropnej konštrukcii a zvyšuje celkovú účinnosť systému.

Jednotlivé panely sa prepájajú do funkčných celkov pomocou sériového zapojenia s rýchlospojkami, čo umožňuje rýchlu montáž, jednoduché napojenie na rozvody a flexibilné riešenie pre rôzne typy priestorov.

Technické parametre

Základný prvok:	Hladký alebo mikroperforovaný pozinkovaný plech
Konštrukcia:	Medené rúry Ø 12 mm, vtlačené do hliníkového profilu
Tepelná izolácia:	40 mm hrubá izolácia zo sklenej vlny
Zostavenie panelov:	Sériové zapojenie pomocou rýchlospojok
Dĺžky panelov:	1200, 1800, 2400, 3000 mm
Spájanie rúrok do pásov:	a) Pružné hadice s opletením b) Lisovacie nátrubky DN12 c) Spájkovanie
Teplonosná látka:	Teplá, horúca voda do 80 °C (PN 6), tlak 6 bar
Možnosti regulácie:	a) Trojcestný regulačný ventil + obehové čerpadlo b) Dvojcestný regulačný ventil + obehové čerpadlo

Detail KRC-M – samostatne visiaci

Medená presná rúra DN12
Hliníkový aktivačný profil
Lakovaná pozinkovaná vykurovacia plocha RAL 9010
Izolácia z minerálnej vlny
Závesný systém

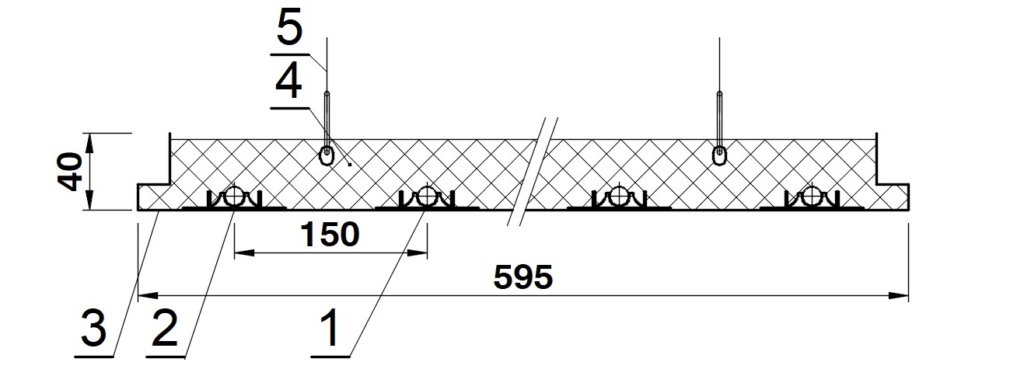

Detail KRC-MR – integrovateľné do rastra

Medená presná rúra DN12
Hliníkový aktivačný profil
Lakovaná pozinkovaná vykurovacia plocha RAL 9010
Izolácia z minerálnej vlny
Závesný systém

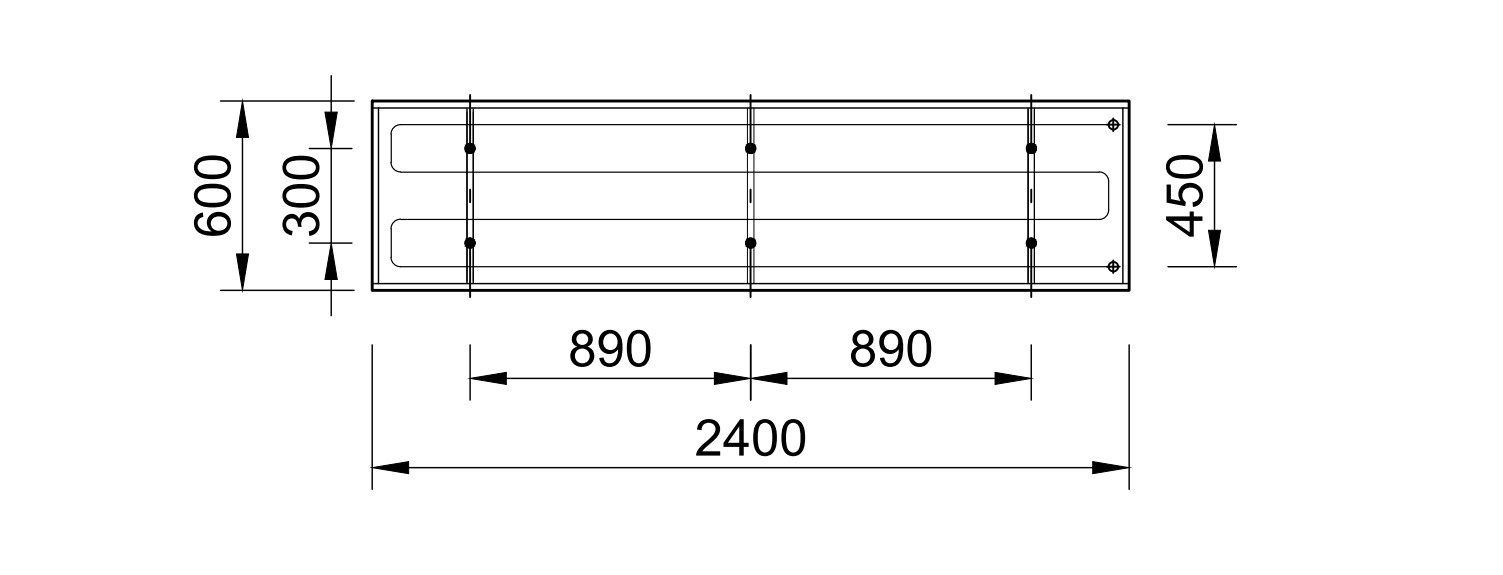

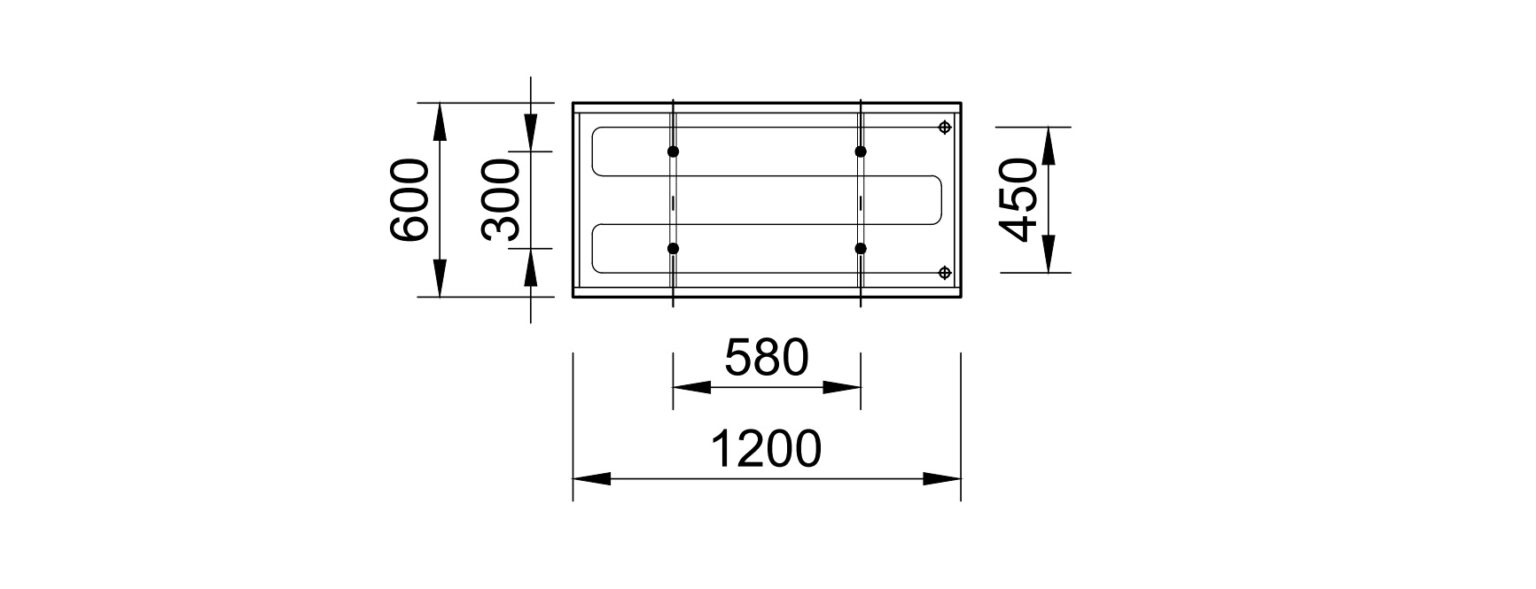

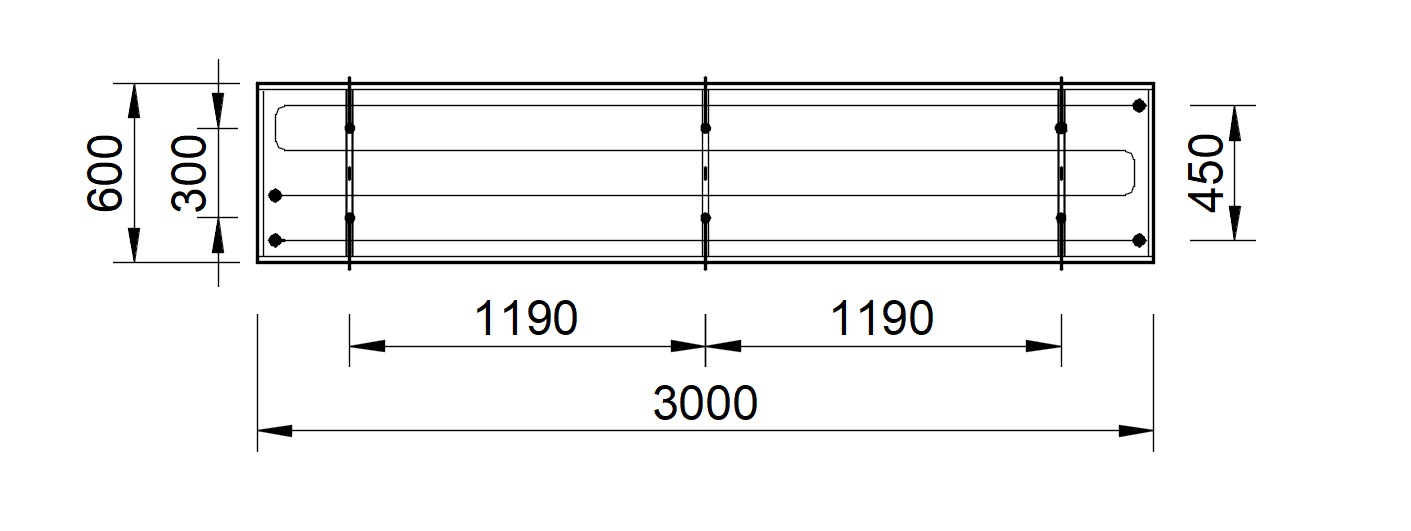

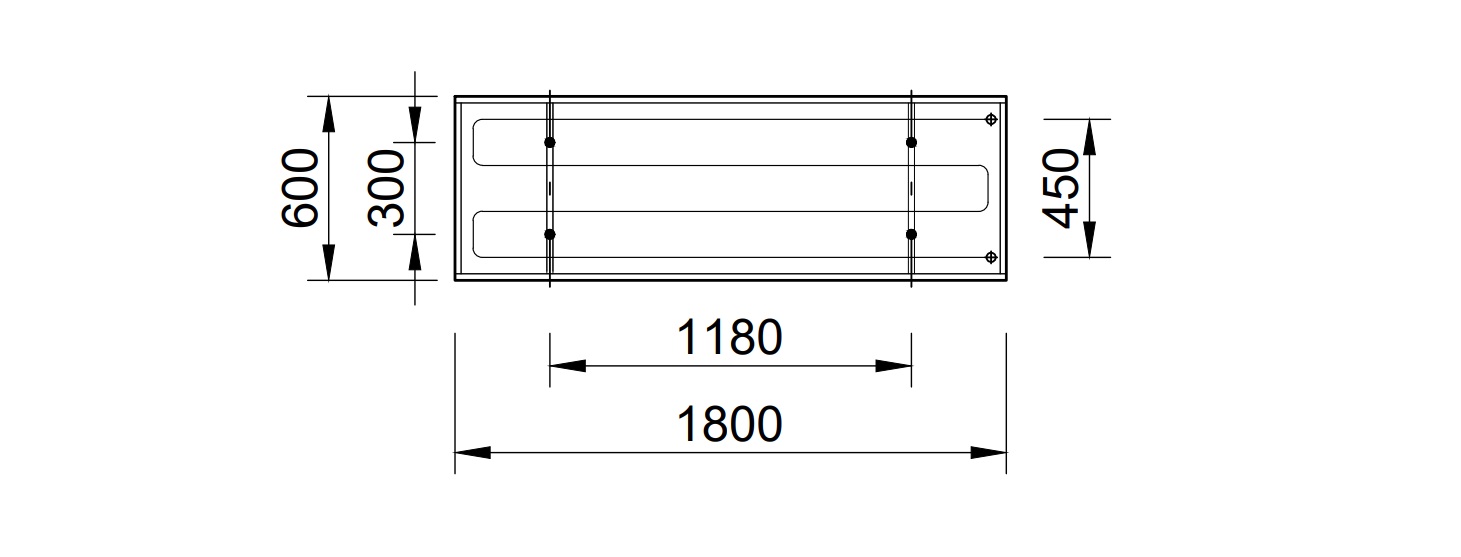

Rozmery panelov – priebežné

KRC-M-O 1200/600

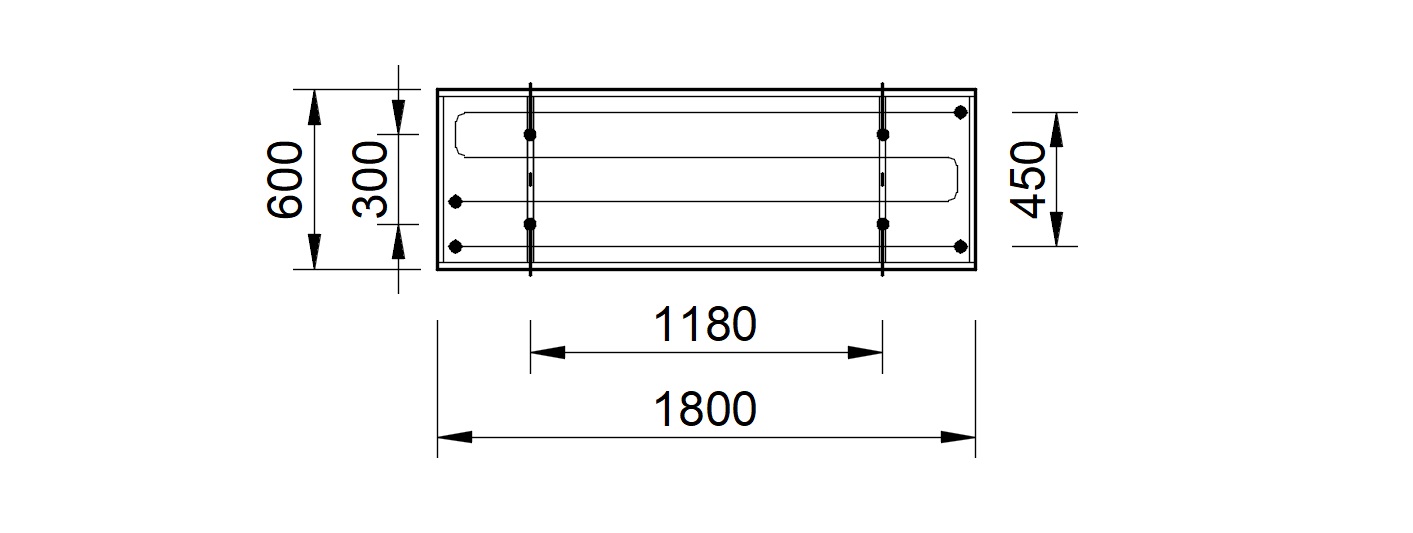

KRC-M-O 1800/600

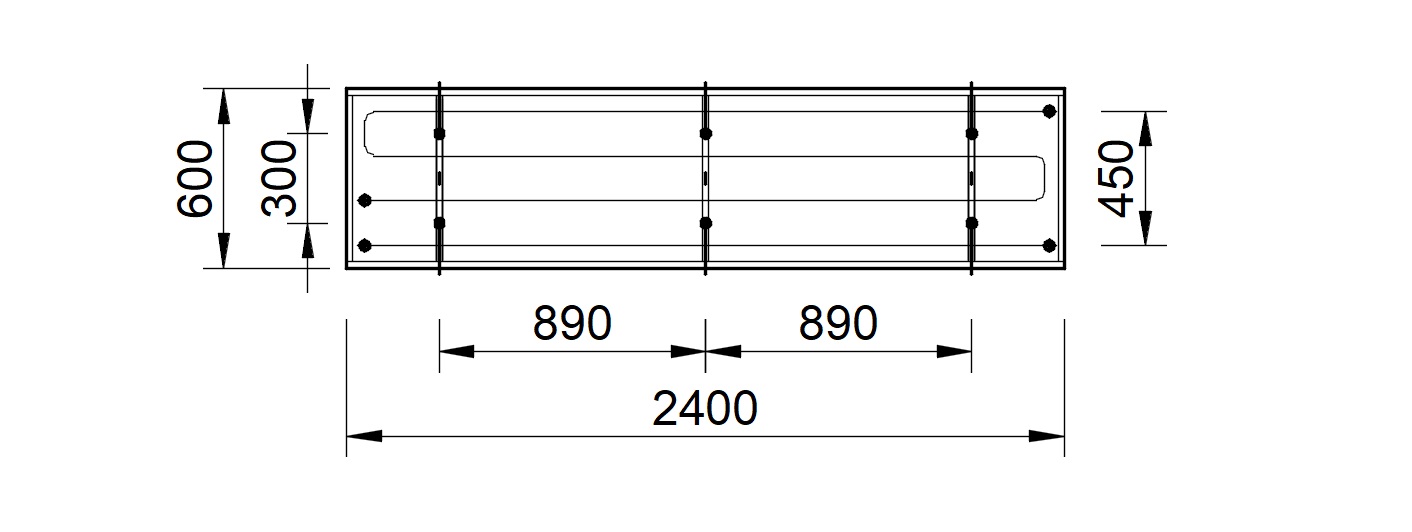

KRC-M-O 2400/600

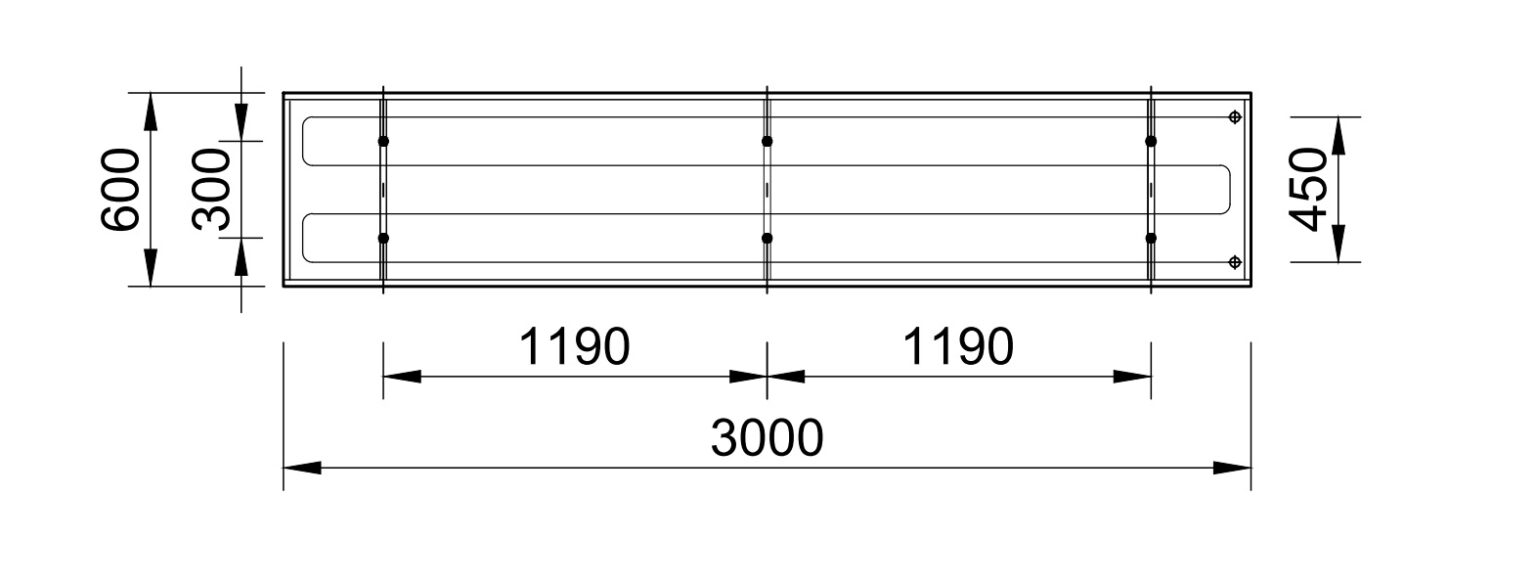

KRC-M-O 3000/600

Rozmery panelov – koncové

KRC-M-C 1200/600
KRC-M-C 1800/600
KRC-M-C 2400/600
KRC-M-C 3000/600

Ak viac panelov tvorí súvislý pás, prepájame ich najčastejšie pružnými hadicami s dĺžkou 300 až 3000 mm.

Rozmery panelov – integrovateľné do rastra

Rozmery panelov integrovateľných do rastra KRC-MR sú rovnaké ako pri voľne visiacich paneloch, iba na dĺžku aj šírku sú o 5 mm kratšie.

Priebežné / Koncové	Dĺžka	Šírka
Typ	[mm]	[mm]
KRC-MR 1195/595	1195	595
KRC-MR 1795/595	1795	595
KRC-MR 2395/595	2395	595
KRC-MR 2995/595	2995	595

Hmotnosti panelov

KRC-M	šírka	dĺžka	hmotnosť [kg]		hmotnosť na metr [kg/m]		hmotnosť na m² [kg/m2]
typ	[mm]	[mm]	s vodou	bez vody	s vodou	bez vody	s vodou	bez vody
KRC-M	600	1200	7,8	7,4	6,5	6,1	10,8	10,2
		1800	11,7	11,0
		2400	15,6	14,7
		3000	19,5	18,3

V prevádzkovej hmotnosti (s vodou) je zahrnutá hmotnosť panelov, spoločných závesných nosníkov a vody. Súčasťou nie je závesný materiál do strešnej konštrukcie, ktorého hmotnosť závisí od vzdialenosti od strechy.

Tepelné výkony samostatne visiacich panelov KRC-M

Vykurovanie

Výkony panelov na vykurovanie: Δt = (t_m1 + t_m2) / 2 – t_i

Δt	600×1200	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
4	23	34	46	57	19	32
6	37	56	74	93	31	52
8	50	76	101	126	42	70
10	65	97	130	162	54	90
12	80	121	161	201	67	112
14	95	142	190	237	79	132
16	110	166	221	276	92	153
18	126	189	252	315	105	175
20	143	214	286	357	119	198
22	158	238	317	396	132	220
24	174	261	348	435	145	242
26	191	286	382	477	159	265
28	208	311	415	519	173	288
30	224	337	449	561	187	312
32	241	362	482	603	201	335
34	258	387	516	645	215	358
36	275	412	550	687	229	382
38	293	439	586	732	244	407
40	310	464	619	774	258	430

Chladenie

Výkony panelov na chladenie: Δt = t_i – (t_m1 + t_m2) / 2

Δt	600×1200	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
5	42	63	84	105	35	59
6	52	77	103	129	43	72
7	61	92	122	153	51	85
8	71	106	142	177	59	98
9	80	121	161	201	67	111
10	90	135	180	225	75	125
11	100	149	199	249	83	139
12	110	166	221	276	92	153
13	120	180	240	300	100	166
14	130	194	259	324	108	180
15	140	211	281	351	117	195

Tepelné výkony panelov integrovateľných do rastra KRC-MR

Vykurovanie

Výkony panelov na vykurovanie: Δt = (t_m1 + t_m2) / 2 – t_i

Δt	600×1200	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
4	19	29	38	48	16	27
6	30	45	60	75	25	42
8	42	63	84	105	35	58
10	54	81	108	135	45	75
12	66	99	132	165	55	92
14	78	117	156	195	65	108
16	91	137	182	228	76	127
18	103	155	206	258	86	143
20	116	175	233	291	97	162
22	130	194	259	324	108	180
24	143	214	286	357	119	198
26	156	234	312	390	130	217
28	170	256	341	426	142	237
30	184	275	367	459	153	255
32	198	297	396	495	165	275
34	211	317	422	528	176	293
36	226	338	451	564	188	313
38	240	360	480	600	200	333
40	254	382	509	636	212	353

Chladenie

Výkony panelov na chladenie: Δt = t_i – (t_m1 + t_m2) / 2

Δt	600×1800	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
5	36	54	72	90	30	51
6	45	66	88	110	37	62
7	52	79	104	131	44	73
8	61	91	122	152	51	84
9	68	104	138	172	57	95
10	77	116	154	193	64	107
11	86	128	170	213	71	119
12	94	142	189	236	79	131
13	103	154	205	257	86	142
14	111	166	222	277	92	154
15	120	181	241	300	100	167

t_m1 [°C] teplota teplonosnej látky – prívod | t_m2 [°C] teplota teplonosnej látky – spiatočka | t_i [°C] vnútorná návrhová teplota

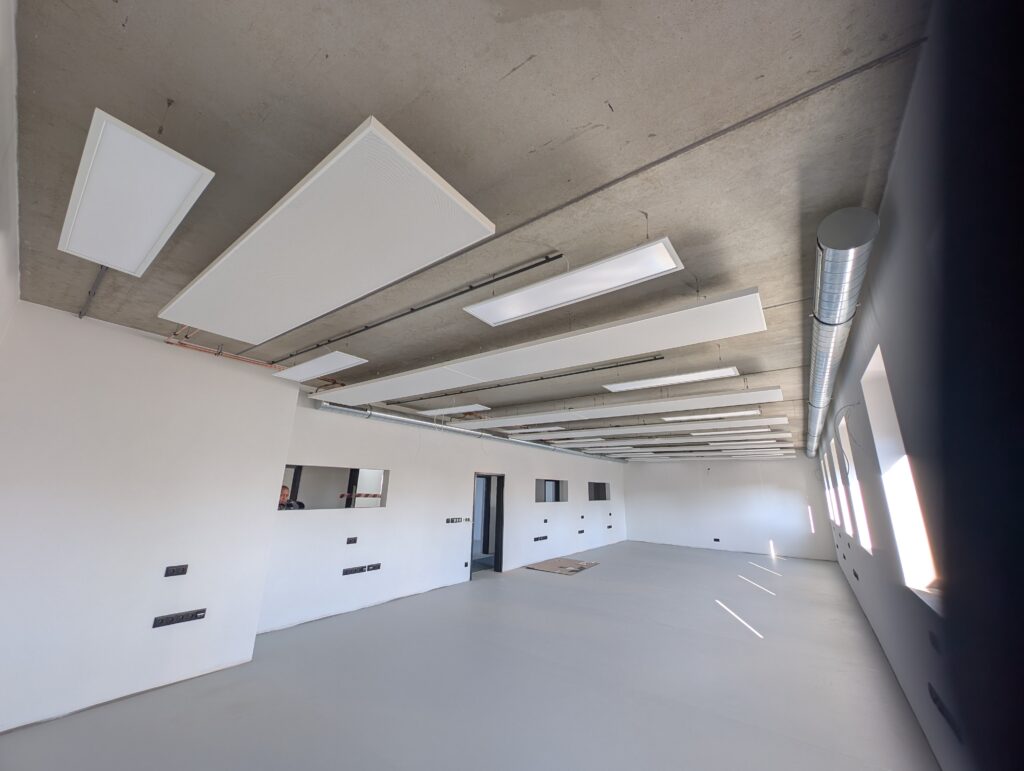

Galéria realizácií KRC-M a KRC-MR

Viac fotografií našich realizácií nájdete v galerii na Flickr.com

Pomôžeme vám

Chcete pomôcť s projektom? Oslovte našu technickú podporu.

Na stiahnutie

Certifikát ISO 9001

Prospekt KRC-M-v1.02-24 CZ

Bloky do CAD KRC-M 1-2024

Aktívne stropy KRC-P predstavujú moderný systém stropného vykurovania a chladenia vodou určený pre sadrokartónové podhľady. Kombinujú vysokú energetickú účinnosť s čistým architektonickým riešením interiéru a jednoduchou integráciou do bežných stavebných systémov. Sálavé moduly využívajú veľkú aktívnu plochu na rovnomerný prenos tepla a chladu, vďaka čomu zabezpečujú stabilný tepelný komfort bez prievanu a bez hlučných ventilátorov.

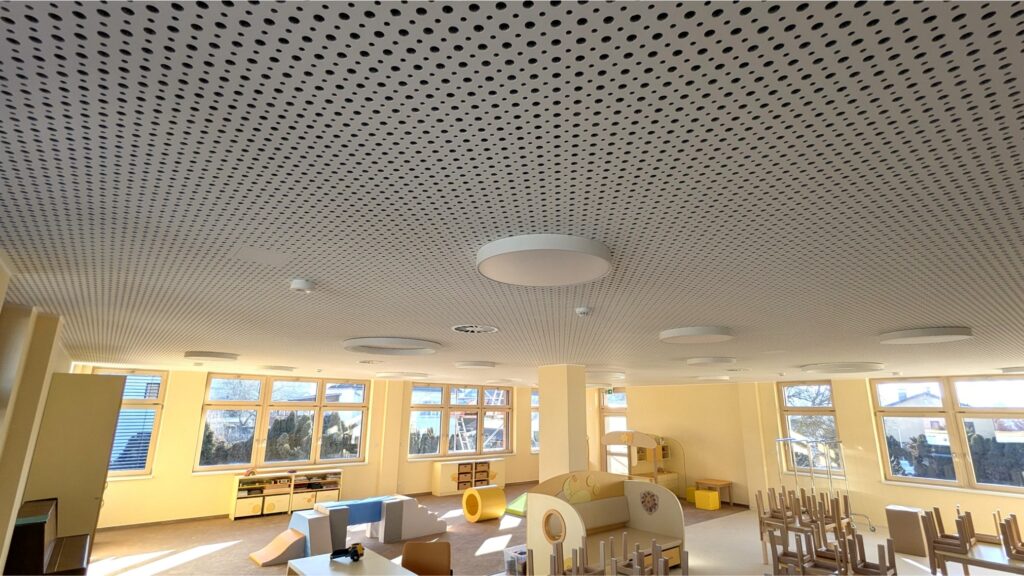

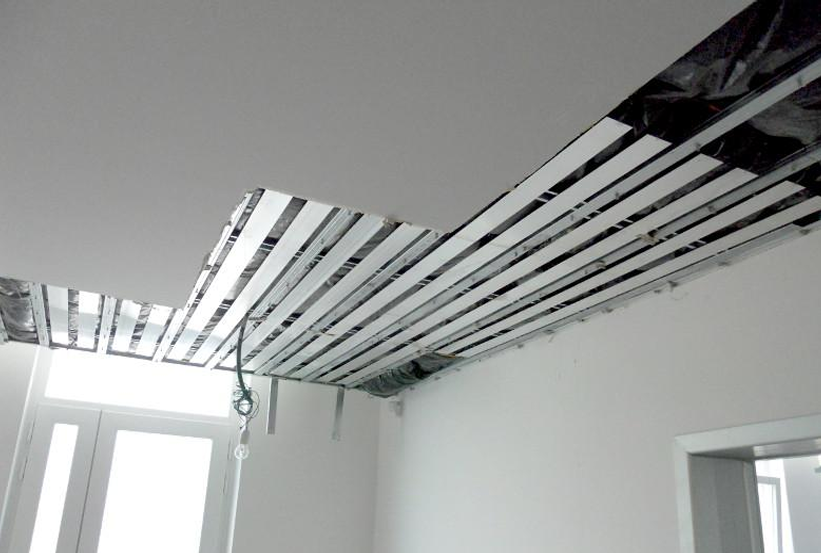

Vytápění a chlazení administrativních budov skryté nad sádrokartonovým stropem.

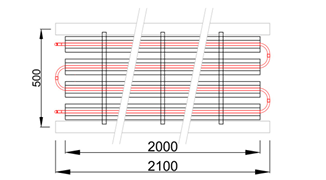

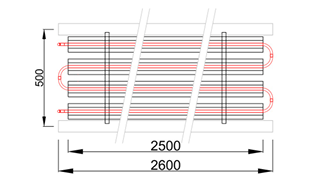

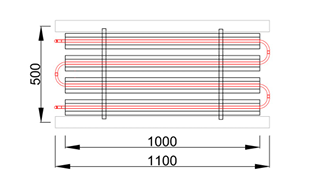

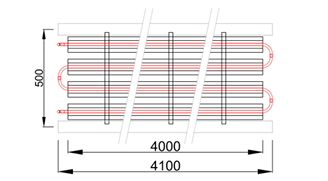

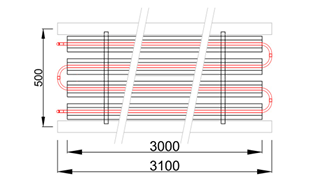

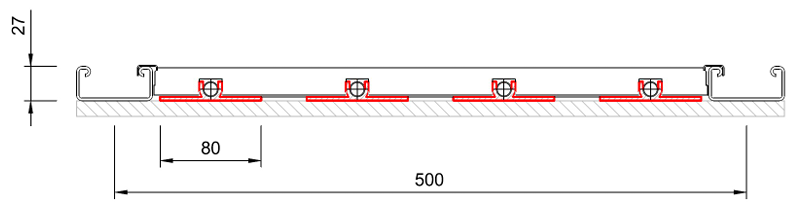

KRC-P – aktivačné moduly pre SDK podhľady

Systém je vhodný pre objekty s vyššími nárokmi na tepelný komfort, akustiku aj architektonickú čistotu priestoru, napríklad administratívne budovy, kancelárie, showroomy, zdravotnícke zariadenia, škôlky, školy alebo verejné budovy. Vďaka integrácii do sadrokartónových podhľadov zostáva technológia skrytá a nenarúša dizajn interiéru.

Komfortná klíma bez prievanu a hluku – aktívne stropy KRC-P

Aktívne stropy KRC-P využívajú cirkuláciu vody v medenom potrubí integrovanom do hliníkových aktivačných profilov, ktoré umožňujú prevádzku v režime vykurovania aj chladenia. V zimnom období systém sála príjemné teplo do priestoru, v lete naopak odvádza tepelné zisky a zabezpečuje stropné vodné chladenie bez nepríjemného prúdenia vzduchu.

Vďaka sálavému princípu prenosu energie sa dosahuje vysoká tepelná pohoda pri nižšej teplote vzduchu, čo prispieva k zníženiu prevádzkových nákladov budovy aj k zdravšiemu vnútornému prostrediu.
