Svetlé infražiariče – účinné plynové sálavé vykurovanie hál a dielní
42 % úspora prevádzkových nákladov
Príjemné pracovné prostredie
Ochrana životného prostredia
Návratnosť do 5 rokov
Vysokoteplotné svetlé infražiariče sú plynové sálavé ohrievače, ktoré vďaka rozžeraveným keramickým doštičkám vyžarujú intenzívne teplo tam, kde je potrebné. Vďaka teplotám 800 až 900 °C poskytujú silné a cielené sálavé teplo s vysokou účinnosťou a nízkymi prevádzkovými nákladmi. Svetlé infražiariče sa uplatnia predovšetkým v priemyselných halách, logistických priestoroch a dielňach s vyššími stropmi a tam, kde je žiaduce priame sálavé teplo bez zbytočného ohrievania vzduchu.
Svetlé plynové infražiariče MK vyrábame v dvoch variantoch podľa miesta zavesenia.
Svetlé plynové infražiariče MK – prehľad variantov
Plynové svetlé infražiariče MKV sú určené na vodorovnú montáž pod strop a zabezpečujú intenzívne sálavé teplo priamo do vykurovanej zóny. Vďaka vysokej teplote keramických dosiek poskytujú rýchly nábeh výkonu a efektívne vykurovanie priemyselných hál, dielní aj skladov. Sú ideálne pre priestory s vyššou svetlou výškou, kde sa vyžaduje cielené a hospodárne vykurovanie bez zbytočných tepelných strát.
Svetlé infražiariče na intenzívne vykurovanie priemyselných hál
Svetlé plynové infražiariče sú určené na vykurovanie priemyselných hál, dielní a skladových priestorov s vyššou svetlou výškou alebo väčšou tepelnou stratou. Vďaka vysokej teplote keramických dosiek vytvárajú intenzívne sálavé teplo, ktoré pôsobí priamo na osoby, pracovné plochy a predmety, nie primárne na vzduch.
V porovnaní s inými typmi sálavého vykurovania vynikajú veľmi rýchlym nábehom výkonu a vysokou hustotou sálania. Predstavujú efektívne riešenie najmä tam, kde je k dispozícii cenovo výhodný zdroj plynu a kde sa vyžaduje cielené a okamžité vykurovanie konkrétnych zón.
Základné vlastnosti svetlých plynových infražiaričov MKV
|
Vykurovací zdroj: |
Perforované keramické doštičky 135 × 97 mm zostavené podľa požadovaného výkonu |
|
Vyhotovenie: |
Jednoradové alebo dvojradové |
|
Reflexný kryt: |
Leštená nerezová oceľ, optimalizovaný tvar pre vodorovné zavesenie |
|
Palivo: |
Zemný plyn |
|
Nominálny tepelný výkon: |
6,7 – 40,6 kW |
|
Rozmery spotrebičov: |
pôdorysné rozmery (0,8 x 0,4) m až (1,5 x 0,5) m, výška 0,25 mm |
Povrchové teploty:
Možnosti regulace

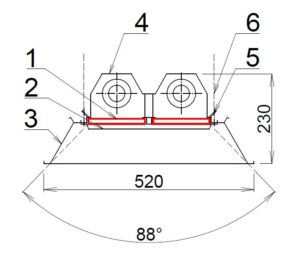

Detail KM
- Perforované keramické dosky
- Mriežka z austenitickej ocele zvyšujúca účinnosť
- Reflektor z nerezového, lešteného plechu
- Miešacia komora, vysokoteplotná vypaľovacia farba
- Otvory pre zavesenie, súčasťou dodávky žiariča S – háky na zavesenie na akýkoľvek zavesný systém
- Zavesný systém, napr. lankový alebo uzlový reťazec
Rozmery infražiaričov MKV

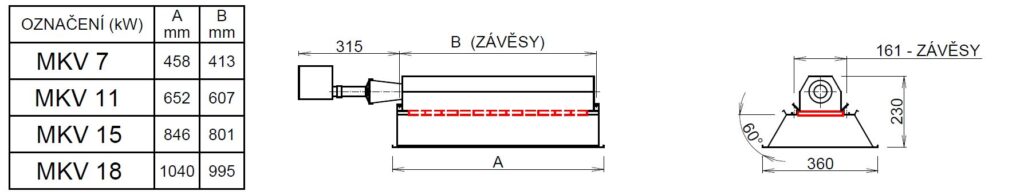

MKV 7 až 18 kW

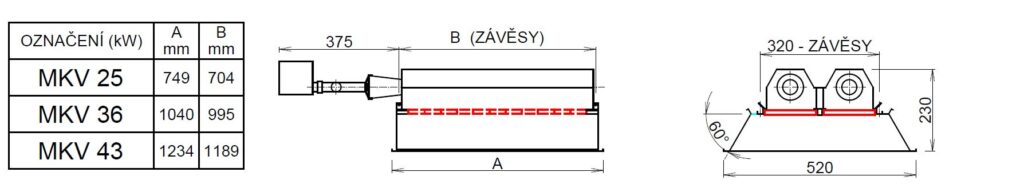

MKV 25 až 43 kW
Technické parametre
| Jednostupňové | Jedn. | MKV 7.1 | MKV 11.1 | MKV 15.1 | MKV 18.1 | MKV 25.1 | MKV 36.1 | MKV 43.1 |
|---|---|---|---|---|---|---|---|---|
| Nominálny tepelný výkon | kW | 6,7 | 10,9 | 14,8 | 17,5 | 24,0 | 34,0 | 40,6 |
| Spotreba plynu ZP | m3/h | 0,75 | 1,21 | 1,65 | 1,95 | 2,67 | 3,78 | 4,52 |
| Počet dosiek | 4 | 6 | 8 | 10 | 2 x 7 | 2 x 10 | 2 x 12 | |
| Povrchová teplota | °C | 900 | ||||||
| Pripojovací pretlak ZP (G20) min. / max. | kPa | 2 / 5 | ||||||
| Pripojenie plynovej hadice | in | G 1/2″ | ||||||
| Pripojovacia plynová hadica | Koncovky – prevlečná matica G1/2″ / vonkajší závit R1/2″; dĺžka 1 m | |||||||
| Elektro | 230V/50Hz – 20W / IP40 | |||||||
| Hmotnosť | kg | 6,6 | 7,6 | 8,6 | 12,1 | 14,6 | 17,6 | 20,6 |
| Dvoustupňové | Jedn. | MKV 7.2 | MKV 11.2 | MKV 15.2 | MKV 18.2 | MKV 25.2 | MKV 36.2 | MKV 43.2 |
|---|---|---|---|---|---|---|---|---|
| Nominálny tepelný výkon min. / max. | kW | 4,0 / 6,7 | 6,5 / 10,9 | 8,9 / 14,8 | 10,5 / 17,5 | 14,4 / 24,0 | 20,4 / 34,0 | 24,4 / 40,6 |
| Spotreba plynu ZP min. / max. | m3/h | 0,45 / 0,75 | 0,72 / 1,21 | 1,00 / 1,65 | 1,17 / 1,95 | 1,60 / 2,67 | 2,27 / 3,78 | 2,71 / 4,52 |
| Počet dosiek | 4 | 6 | 8 | 10 | 2 x 7 | 2 x 10 | 2 x 12 | |
| Povrchová teplota | °C | 900 | ||||||
| Pripojovací pretlak ZP (G20) min. / max. | kPa | 2 / 5 | ||||||
| Pripojenie plynovej hadice | in | G 1/2″ | ||||||
| Pripojovacia plynová hadica | Koncovky – prevlečná matica G1/2″ / vonkajší závit R1/2″; dĺžka 1 m | |||||||
| Elektro | 230V/50Hz – 20W / IP40 | |||||||
| Hmotnosť | kg | 6,6 | 7,6 | 8,6 | 12,1 | 14,6 | 17,6 | 20,6 |
Certifikácia
Plynové infražiariče KOTRBATÝ KM spĺňajú požiadavky na ekodizajn podľa Nariadenia Komisie (EÚ) 2015/1188, ktorým sa vykonáva smernica Európskeho parlamentu a Rady 2009/125/ES, pokiaľ ide o požiadavky na ekodizajn lokálnych ohrievačov priestoru. Identifikačné údaje o výrobku sú uvedené v technických podmienkach a vlastnosti výrobku sú overené EÚ certifikátom vydaným SZÚ, š. p. Brno, Česká republika.

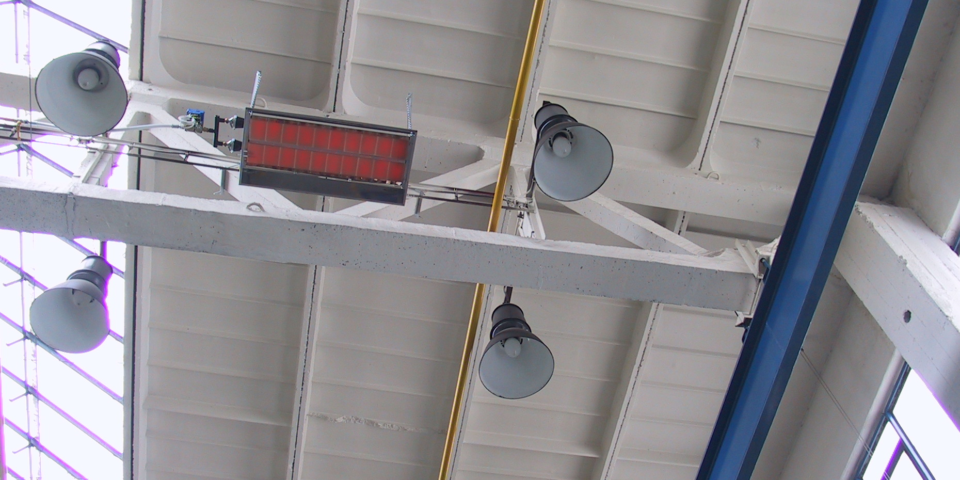

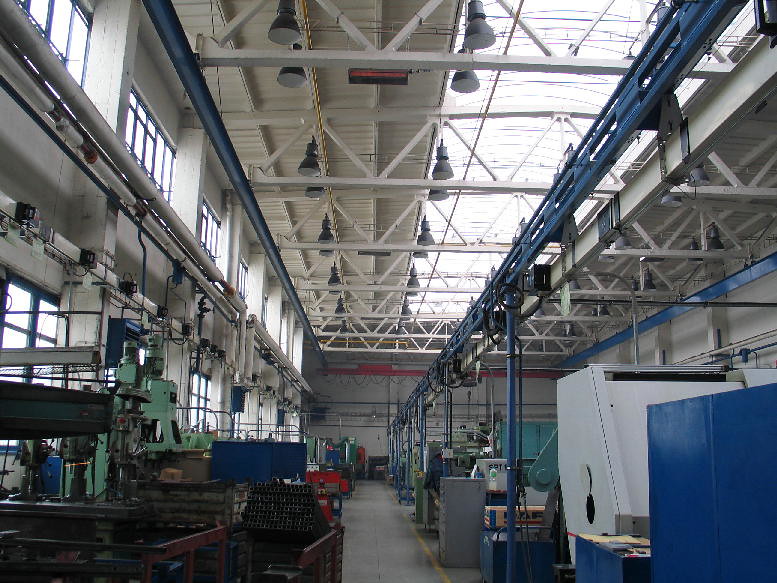

Galéria realizácií svetlých infražiaričov Kotrbatý MKV a MKS
Viac fotografií z našich realizácií nájdete v galérii na Flickr.com
Pomôžeme vám
Chcete pomôcť s projektom? Oslovte našu technickú podporu.
Plynové svetlé infražiariče MKS sú určené na montáž na stenu alebo nad brány a vstupné otvory, kde zabezpečujú intenzívne sálavé teplo priamo do vykurovanej zóny. Sú navrhované na lokálne a cielené vykurovanie konkrétnych pracovných miest, nakladacích rámp alebo priestorov so zvýšenými tepelnými stratami pri častom otváraní brán.
Vďaka vysokej teplote keramických dosiek sú vhodné aj pre vysoké haly, kde sa vyžaduje efektívne a hospodárne vykurovanie pracovných zón bez zbytočných tepelných strát do horných vrstiev priestoru.
Svetlé infražiariče na intenzívne vykurovanie priemyselných hál
Svetlé plynové infražiariče MKS sú určené na vykurovanie priemyselných hál, dielní, skladových priestorov a najmä miest so zvýšenou tepelnou stratou, ako sú vstupy, nakladacie rampy či brány. Vďaka vysokej teplote keramických dosiek vytvárajú intenzívne sálavé teplo, ktoré pôsobí priamo na osoby, pracovné plochy a predmety, nie primárne na vzduch.
Na rozdiel od plošných stropných systémov sú koncipované na lokálne a cielené vykurovanie konkrétnych zón. Vynikajú veľmi rýchlym nábehom výkonu a vysokou hustotou sálania, čo umožňuje okamžitý tepelný komfort aj v priestoroch s častým vetraním alebo otváraním brán.
Predstavujú efektívne riešenie najmä tam, kde je k dispozícii cenovo výhodný zdroj plynu a kde sa vyžaduje hospodárne, zónové a okamžité vykurovanie bez potreby ohrievať celý objem priestoru.
Základné vlastnosti svetlých plynových infražiaričov MKS
|
Vykurovací zdroj: |
perforované keramické doštičky 135 x 97 mm poskladané podľa potreby výkonu |
|
Vyhotovenie: |
jednoradové alebo dvojradové |
|
Reflexný zákryt: |
leštený nerez, optimalizovaný tvar pre šikmé zavesenie |
|
Palivo: |
zemný plyn |
|
Nominálny tepelný výkon: |
6,7 – 40,6 kW |
|
Rozmery spotrebičov: |
pôdorysné rozmery (0,8 x 0,4) m až (1,5 x 0,5) m, výška 0,25 mm |
Povrchové teploty:
Možnosti regulace

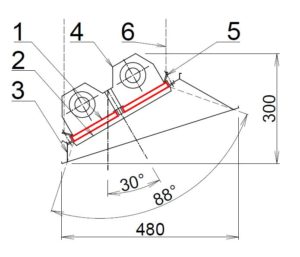

Detail KM
- perforované keramické dosky
- mriežka z austenitickej ocele zvyšujúca účinnosť
- reflektor z nerezového, lešteného plechu
- miešacia komora, vysokoteplotný vypaľovací náter
- otvory pre zavesenie, súčasťou dodávky žiariča S – háky na zavesenie na ľubovoľný zavesný systém
- zavesný systém, napr. lankový alebo uzlový reťazec
Rozmery infražiaričov MKS

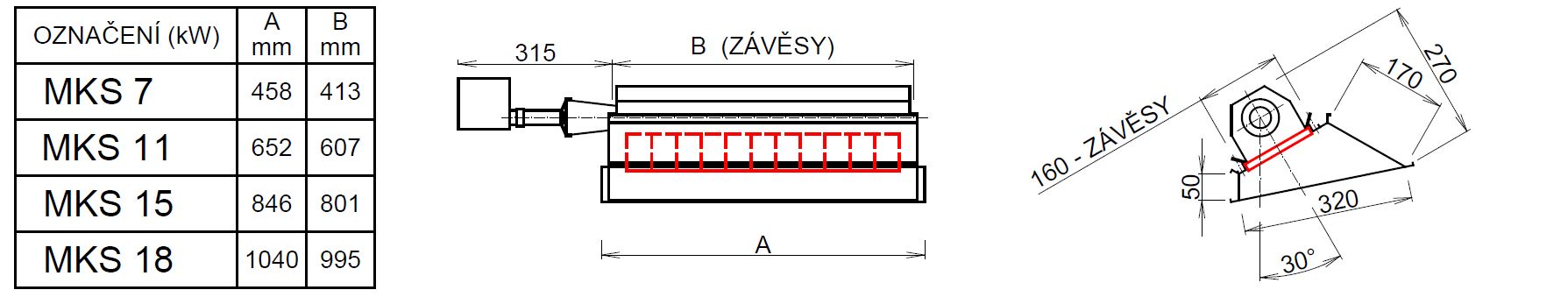

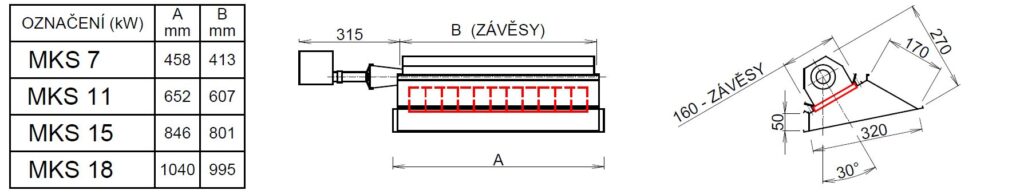

MKS 7 až 18 kW

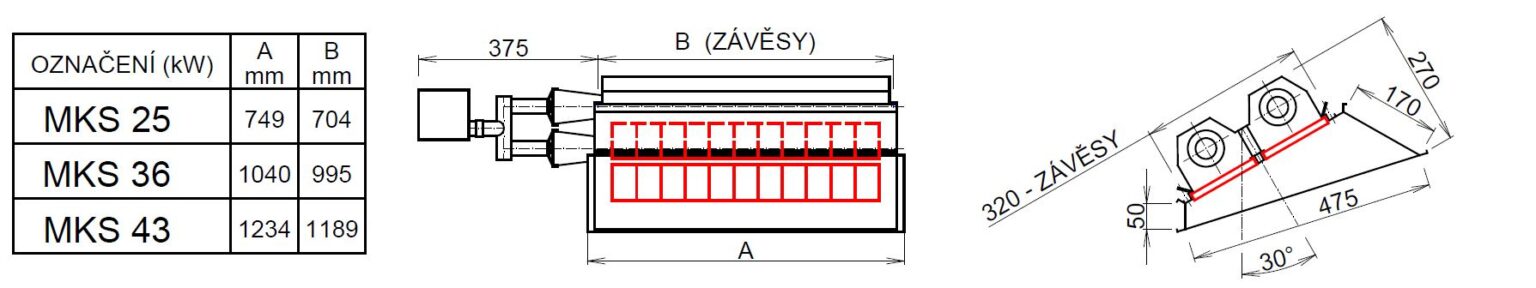

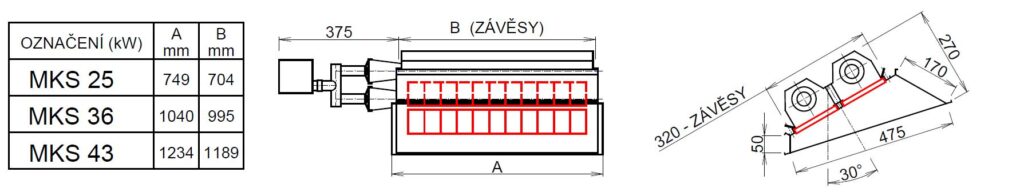

MKS 25 až 43 kW
Technické parametre
| Jednostupňové | Jedn. | MKV 7.1 | MKV 11.1 | MKV 15.1 | MKV 18.1 | MKV 25.1 | MKV 36.1 | MKV 43.1 |
|---|---|---|---|---|---|---|---|---|
| Nominálny tepelný výkon | kW | 6,7 | 10,9 | 14,8 | 17,5 | 24,0 | 34,0 | 40,6 |
| Spotreba plynu ZP | m3/h | 0,75 | 1,21 | 1,65 | 1,95 | 2,67 | 3,78 | 4,52 |
| Počet dosiek | 4 | 6 | 8 | 10 | 2 x 7 | 2 x 10 | 2 x 12 | |
| Povrchová teplota | °C | 900 | ||||||
| Pripojovací pretlak ZP (G20) min. / max. | kPa | 2 / 5 | ||||||
| Pripojenie plynovej hadice | in | G 1/2″ | ||||||
| Pripojovacia plynová hadica | Koncovky – prevlečná matica G1/2″ / vonkajší závit R1/2″; dĺžka 1 m | |||||||
| Elektro | 230V/50Hz – 20W / IP40 | |||||||
| Hmotnosť | kg | 6,6 | 7,6 | 8,6 | 12,1 | 14,6 | 17,6 | 20,6 |
| Dvoustupňové | Jedn. | MKV 7.2 | MKV 11.2 | MKV 15.2 | MKV 18.2 | MKV 25.2 | MKV 36.2 | MKV 43.2 |
|---|---|---|---|---|---|---|---|---|
| Nominálny tepelný výkon min. / max. | kW | 4,0 / 6,7 | 6,5 / 10,9 | 8,9 / 14,8 | 10,5 / 17,5 | 14,4 / 24,0 | 20,4 / 34,0 | 24,4 / 40,6 |
| Spotreba plynu ZP min. / max. | m3/h | 0,45 / 0,75 | 0,72 / 1,21 | 1,00 / 1,65 | 1,17 / 1,95 | 1,60 / 2,67 | 2,27 / 3,78 | 2,71 / 4,52 |
| Počet dosiek | 4 | 6 | 8 | 10 | 2 x 7 | 2 x 10 | 2 x 12 | |
| Povrchová teplota | °C | 900 | ||||||
| Pripojovací pretlak ZP (G20) min. / max. | kPa | 2 / 5 | ||||||
| Pripojenie plynovej hadice | in | G 1/2″ | ||||||
| Pripojovacia plynová hadica | Koncovky – prevlečná matica G1/2″ / vonkajší závit R1/2″; dĺžka 1 m | |||||||
| Elektro | 230V/50Hz – 20W / IP40 | |||||||
| Hmotnosť | kg | 6,6 | 7,6 | 8,6 | 12,1 | 14,6 | 17,6 | 20,6 |
Certifikácia
Plynové infražiariče KOTRBATÝ KM spĺňajú požiadavky na ekodizajn podľa Nariadenia Komisie (EÚ) 2015/1188, ktorým sa vykonáva smernica Európskeho parlamentu a Rady 2009/125/ES, pokiaľ ide o požiadavky na ekodizajn lokálnych ohrievačov priestoru. Identifikačné údaje o výrobku sú uvedené v technických podmienkach a vlastnosti výrobku sú overené EÚ certifikátom vydaným SZÚ, š. p. Brno, Česká republika.

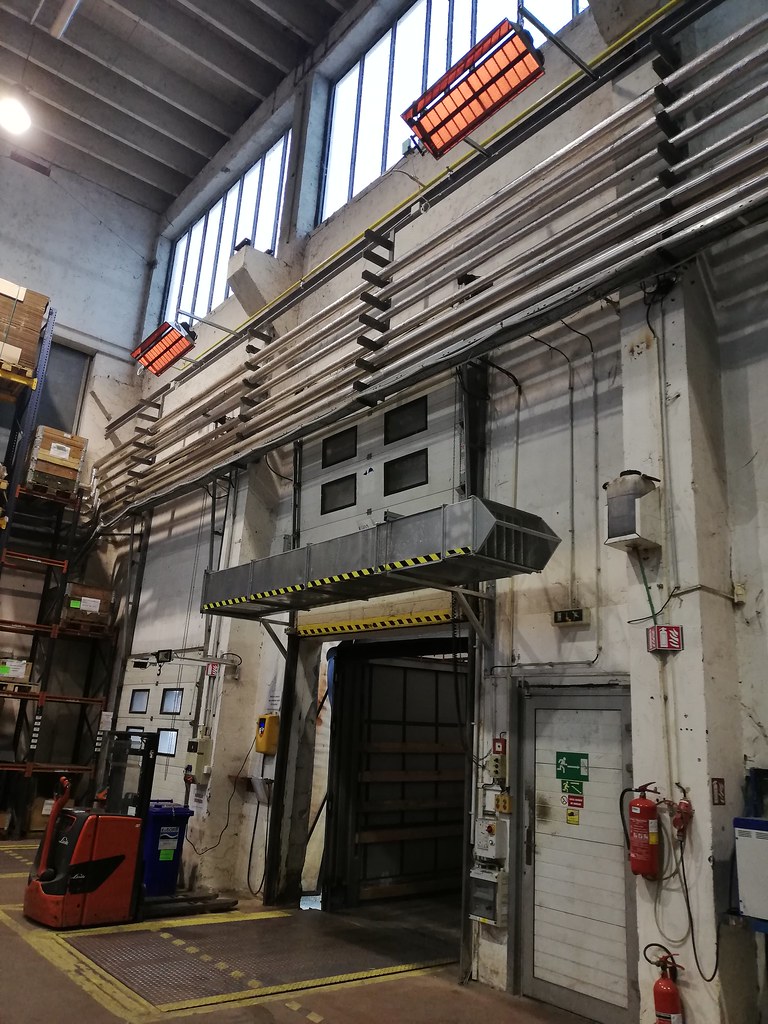

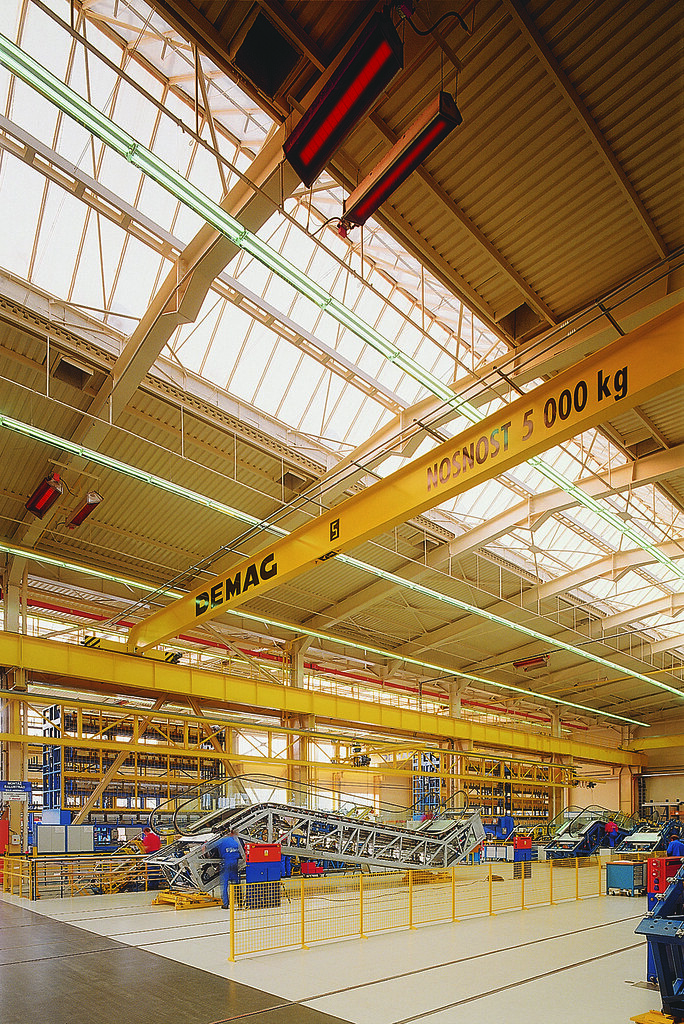

Galéria realizácií svetlých infražiaričov Kotrbatý MKV a MKS
Viac fotografií z našich realizácií nájdete v galérii na Flickr.com
