Sálavé panely KIT pre vykurovanie hál a priemyselných objektov

42 % úspora prevádzkových nákladov

Príjemné pracovné prostredie

Ochrana životného prostredia

Návratnosť do 5 rokov

Sálavé panely KIT predstavujú efektívne riešenie pre vykurovanie hál, výrobných priestorov a ďalších veľkoobjemových objektov. Ide o stropný sálavý vodný systém, ktorý prenáša teplo priamo na osoby, podlahu a konštrukcie budovy, nie primárne do vzduchu.
Vďaka princípu sálania dochádza k rovnomernému rozloženiu teploty v priestore a k obmedzeniu teplotnej stratifikácie, ktorá je typická pre teplovzdušné vykurovanie. Systém je vhodný na napojenie na rôzne zdroje tepla a umožňuje celoplošné aj zónové vykurovanie konkrétnych častí haly.

Prečo zvoliť sálavé panely KIT

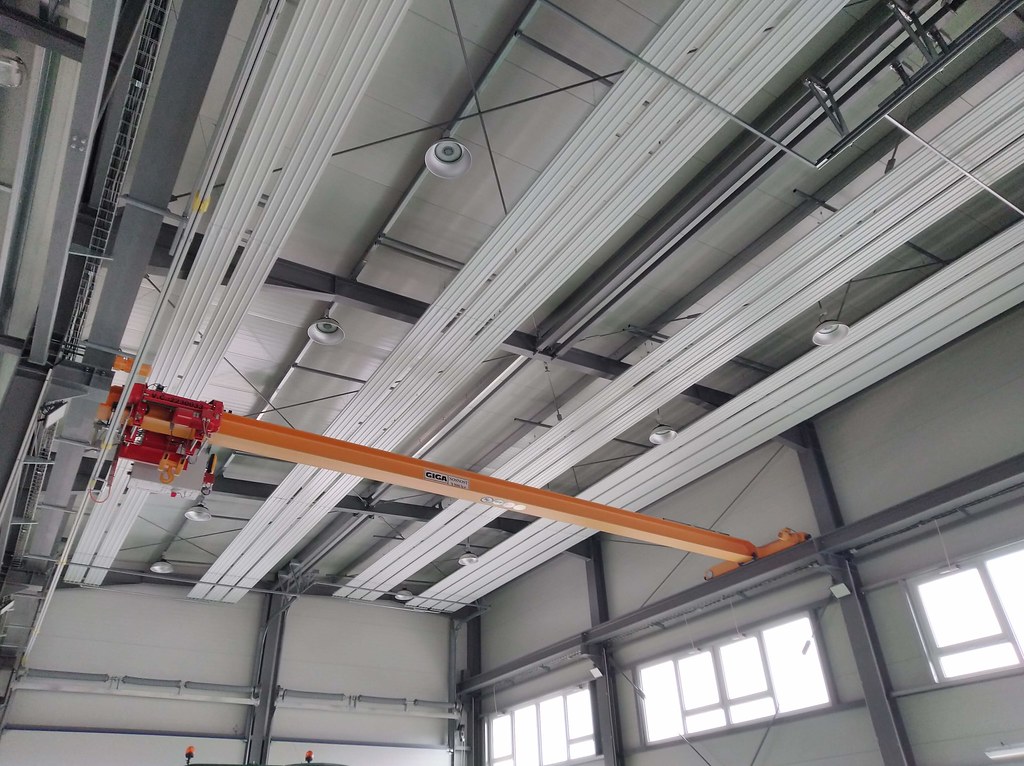

Sálavé panely Kotrbatý KIT instalované pod stropem průmyslové haly pro úsporné vytápění výrobních prostor.

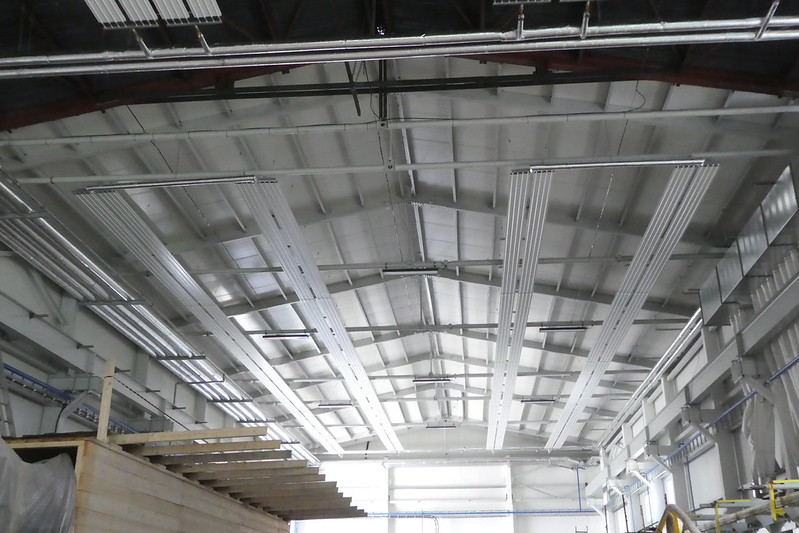

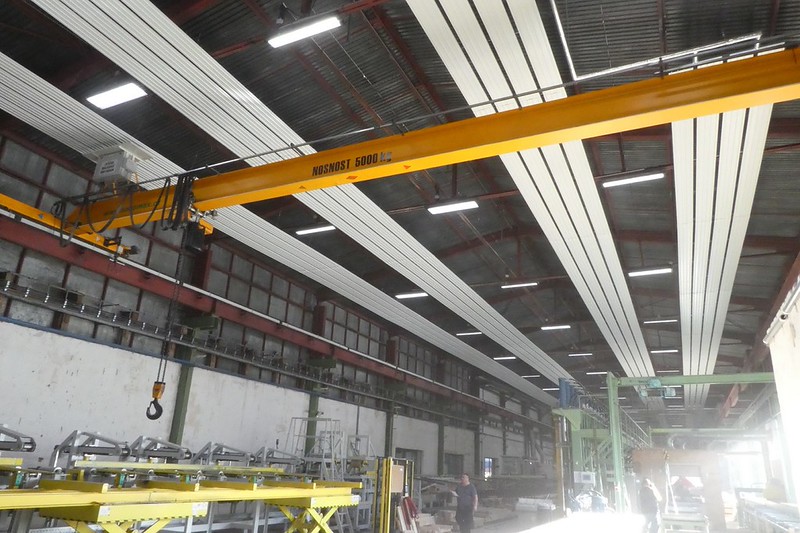

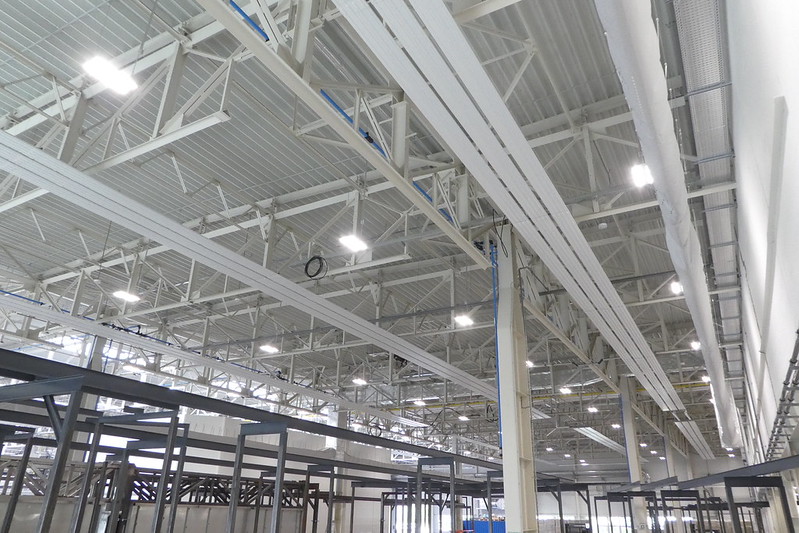

Inštalácia sálavých panelov KIT v priemyselnej hale zabezpečuje efektívne, rovnomerné a energeticky úsporné vykurovanie veľkých priestorov. Sálavé panely KIT sú navrhnuté na prevádzku v priemyselnom prostredí, kde sa kladie dôraz na energetickú účinnosť, spoľahlivosť a dlhú životnosť systému.

Hlavné prínosy riešenia:

úsporné vykurovanie vysokých hál
minimálne hromadenie tepla pod stropom
rovnomerný tepelný komfort v pracovných zónach
bez vírenia prachu a prúdenia vzduchu
možnosť napojenia na plynový kotol, tepelné čerpadlo alebo centrálny zdroj tepla
nízke prevádzkové náklady

Technické parametre

Základný prvok:	hliníkový modul šírky 330 mm
Konštrukcia:	oceľová rúrka Ø 18 mm, zapustená v hliníkovom plechu
Tepelná izolácia:	hr. 30 mm s hliníkovou fóliou
Zostavenie panelov:	moduly sa zavesujú vedľa seba na spoločné nosníky
Dĺžky panelov:	2, 3, 4, 6 m
Spájanie panelov do pásov:	lisovacie nátrubky DN 18, typ lisovacích nátrubkov V

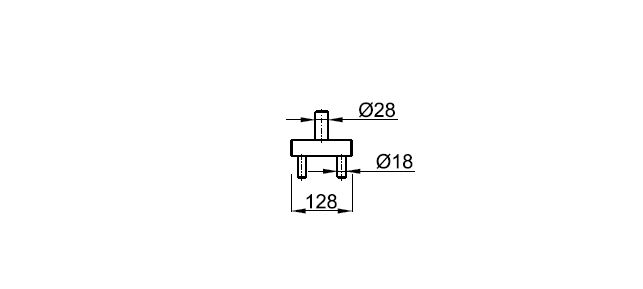

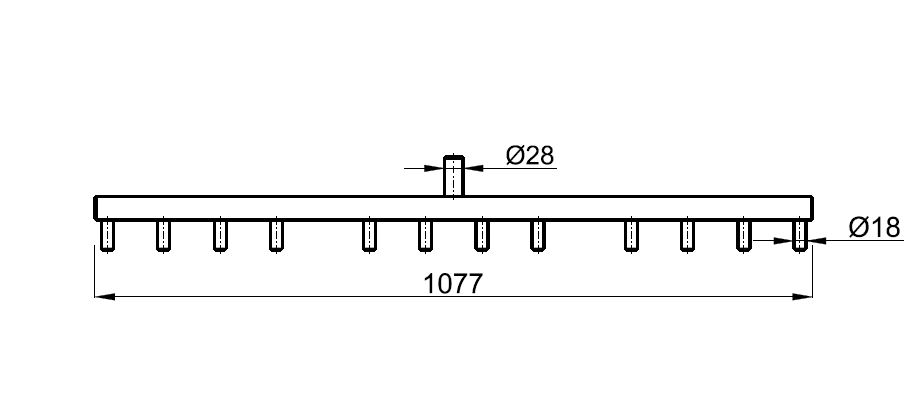

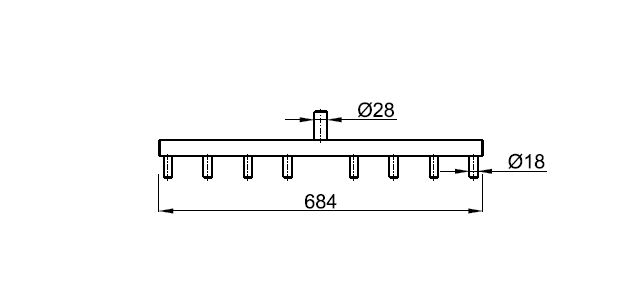

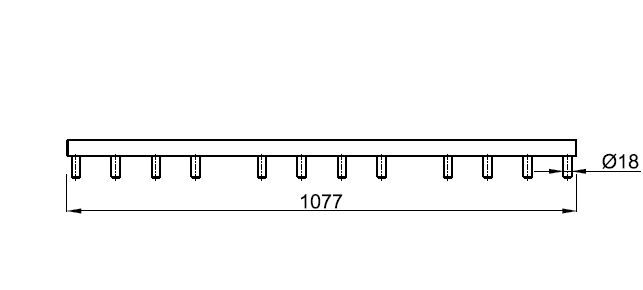

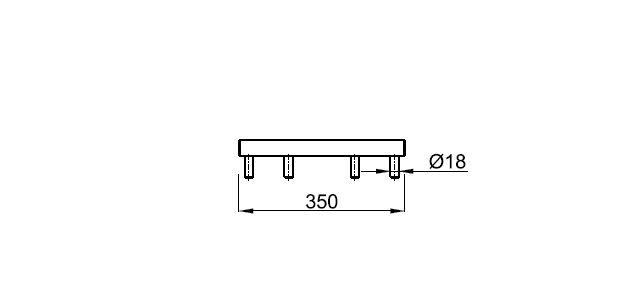

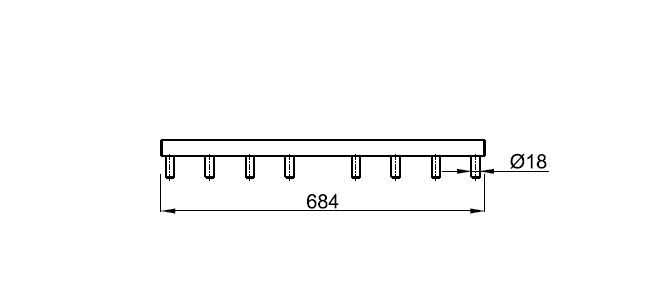

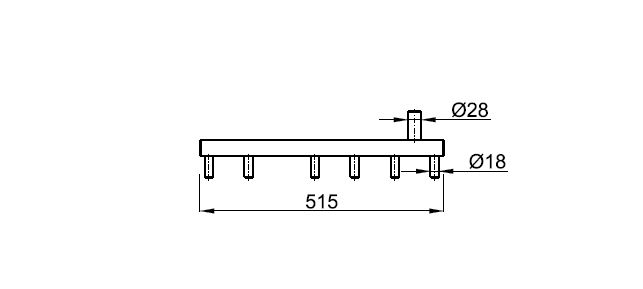

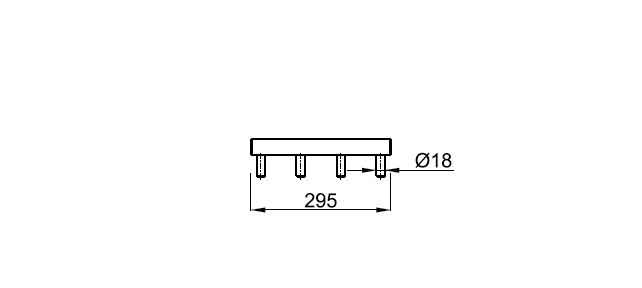

Zapojenie rúrok v paneloch:	paralelný, polovičný paralelný – rieši sa lisovaným rozdeľovačom

Teplonosná látka

teplá, horúca voda do 120 °C (PN 6)

Možnosti regulácie

trojcestný regulačný ventil + obehové čerpadlo
dvojcestný regulačný ventil + obehové čerpadlo
ejektor + regulátor s optimalizačným programom

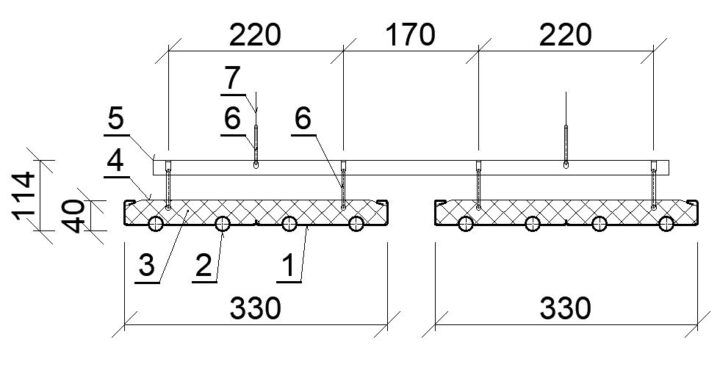

Detail KSP KIT

vykurovacia hliníková plocha
vykurovacia rúrka
tepelná izolácia
vrchný hliníkový polep
spoločný závesný nosník
karabína
závesný systém do stropu napr. lanková alebo uzlová retiazka s napínacou skrutkou

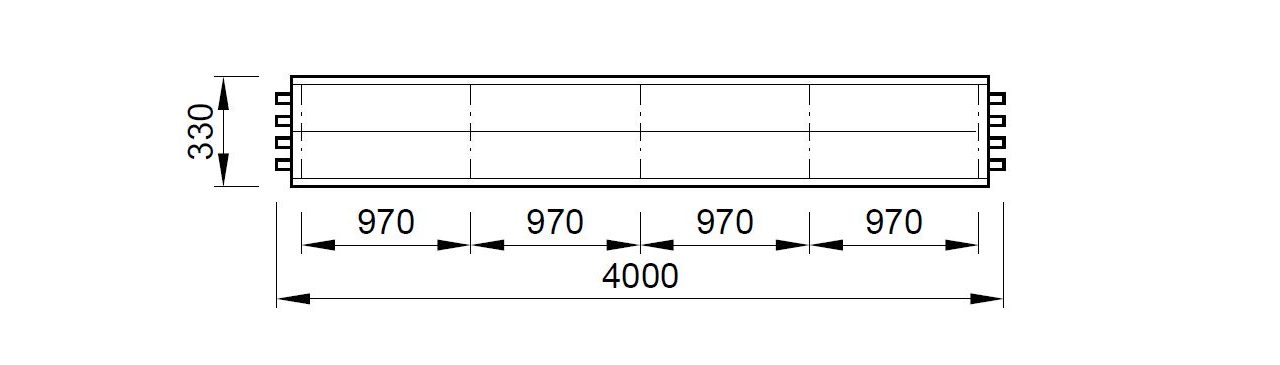

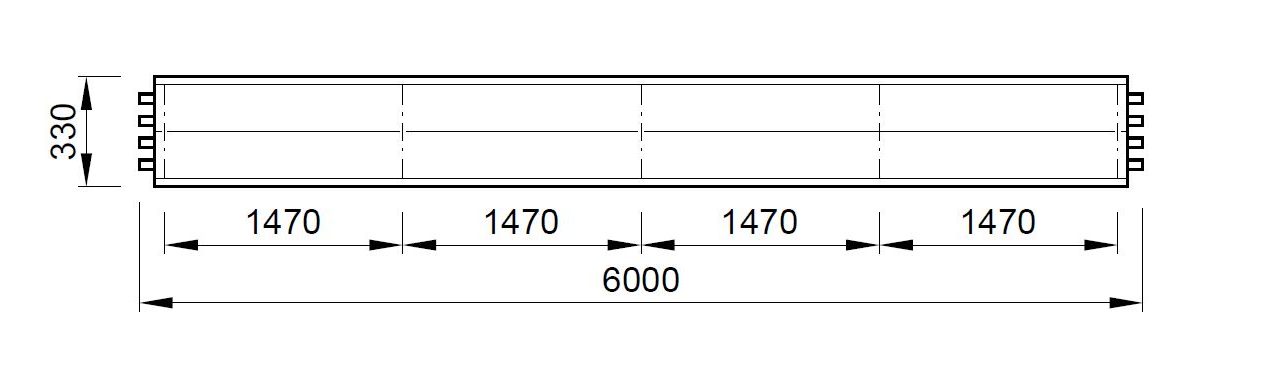

Rozmery panelov – dĺžka

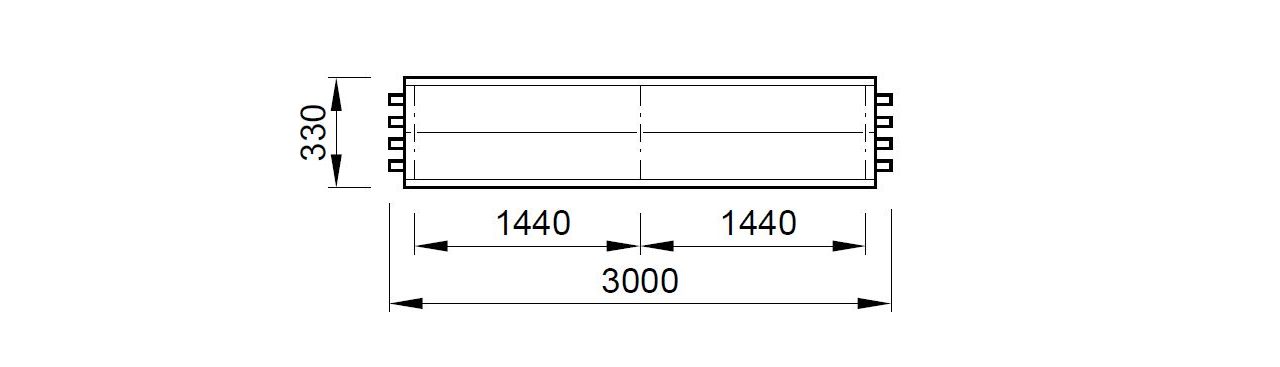

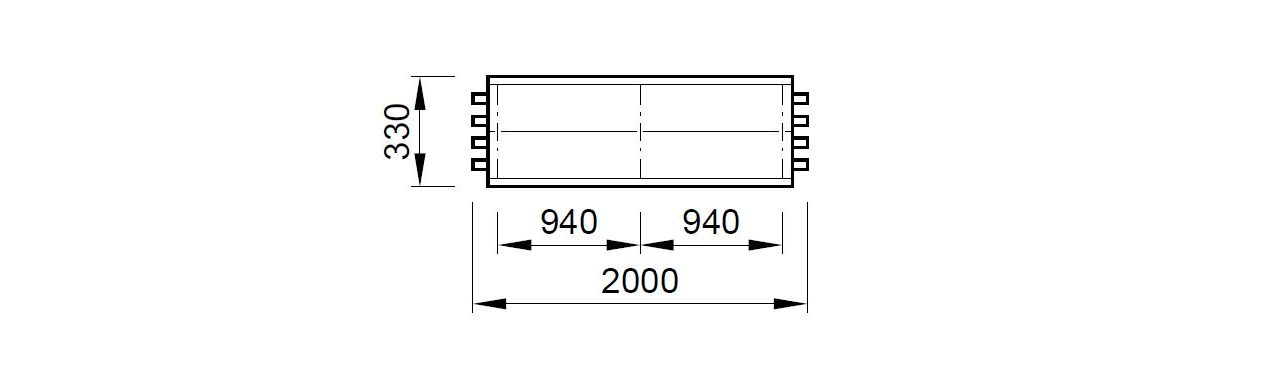

Sálavý panel KSP KIT – 2 m
Sálavý panel KSP KIT – 3 m
Sálavý panel KSP KIT – 4 m
Sálavý panel KSP KIT – 6 m

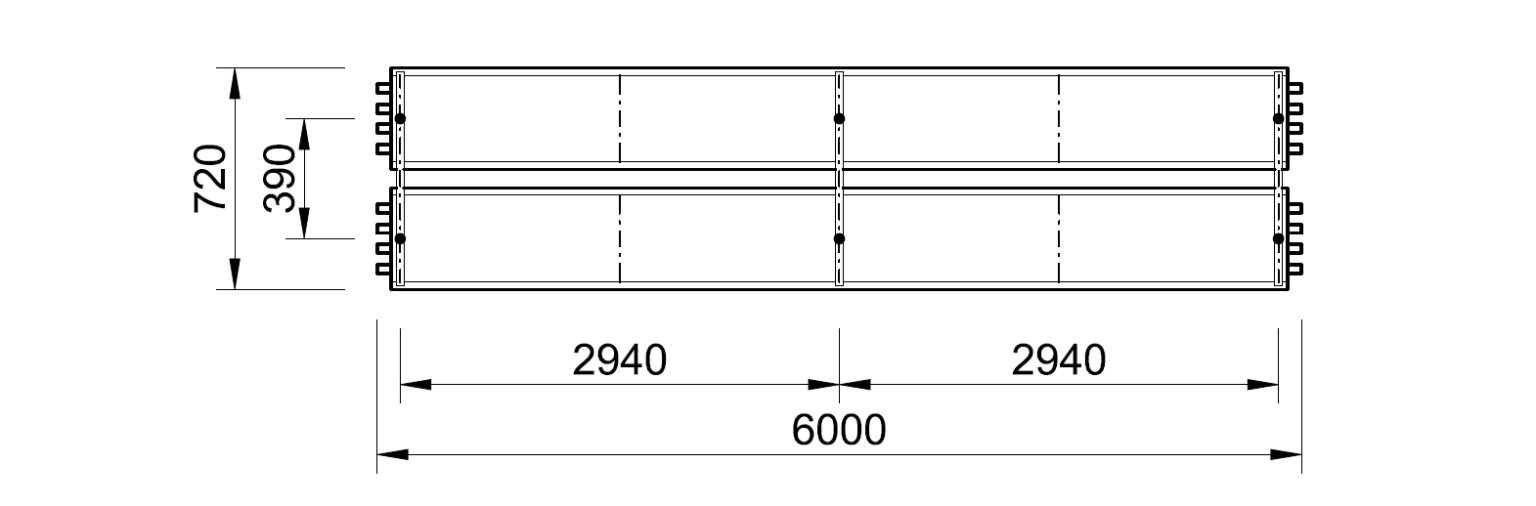

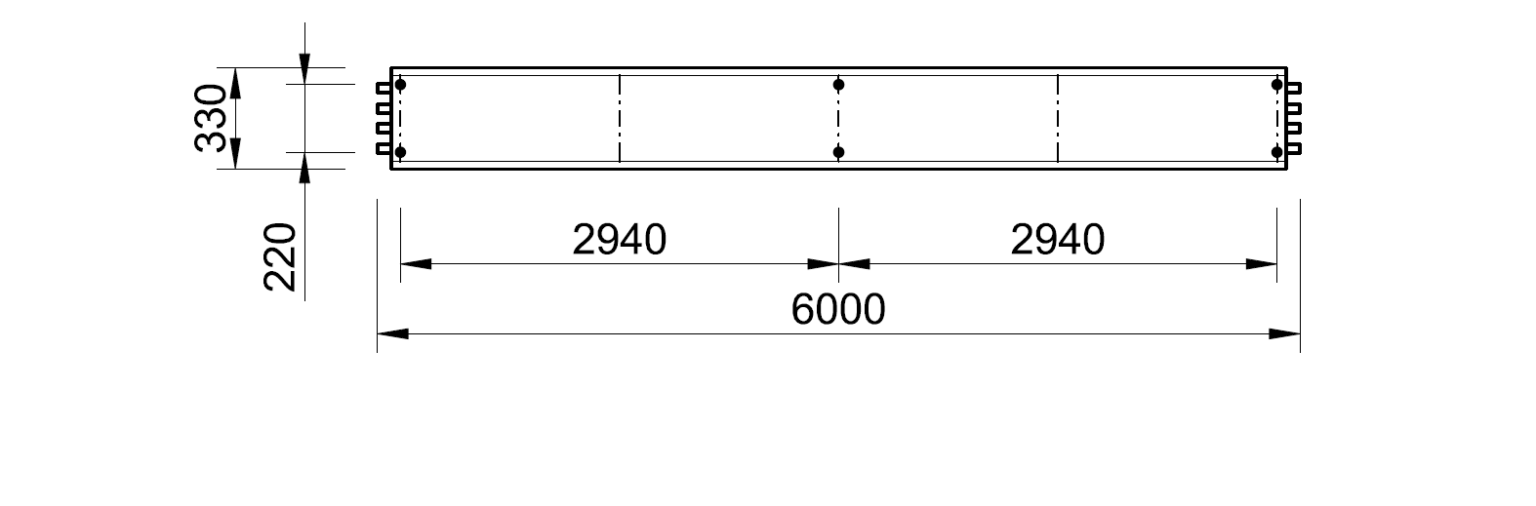

Rozmery panelov – šírka a závesné body

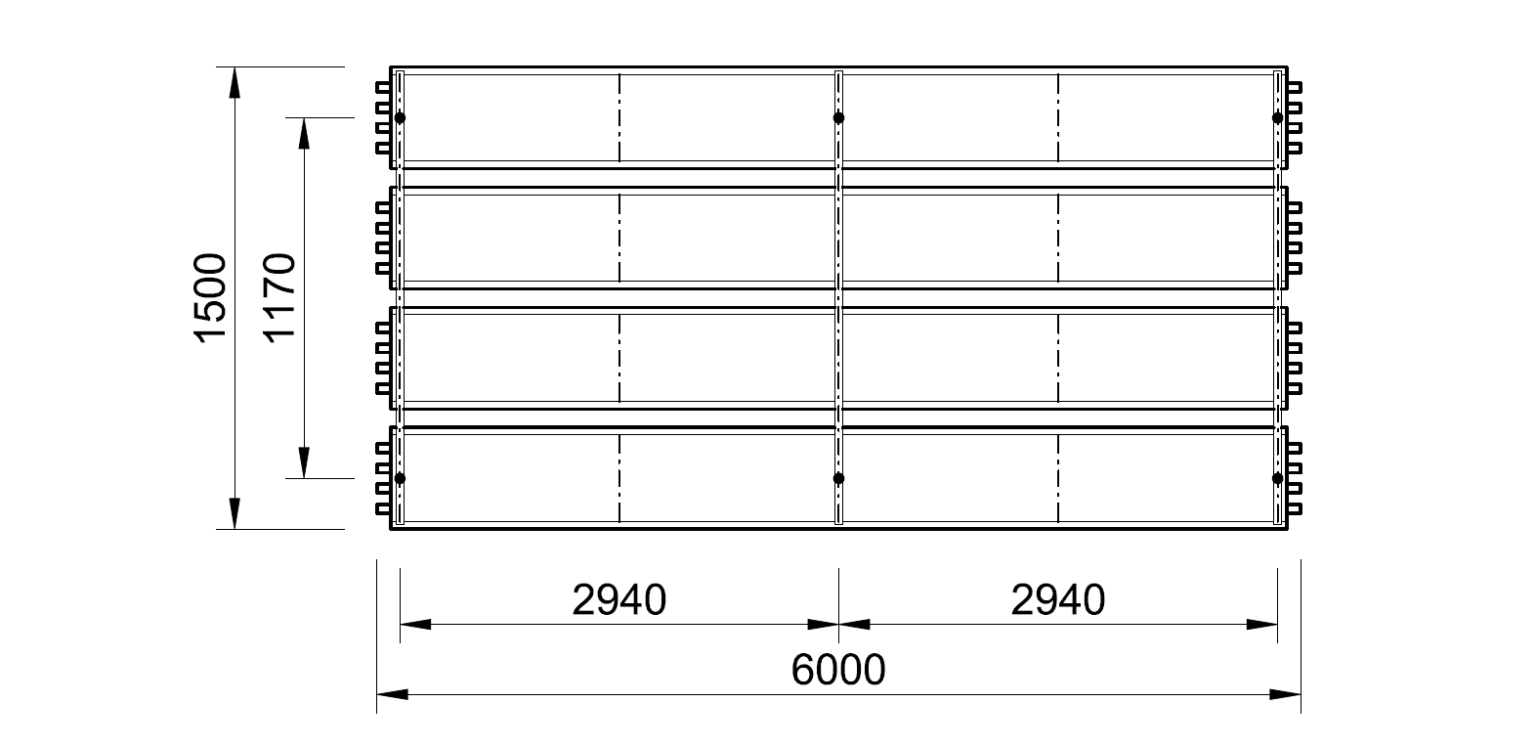

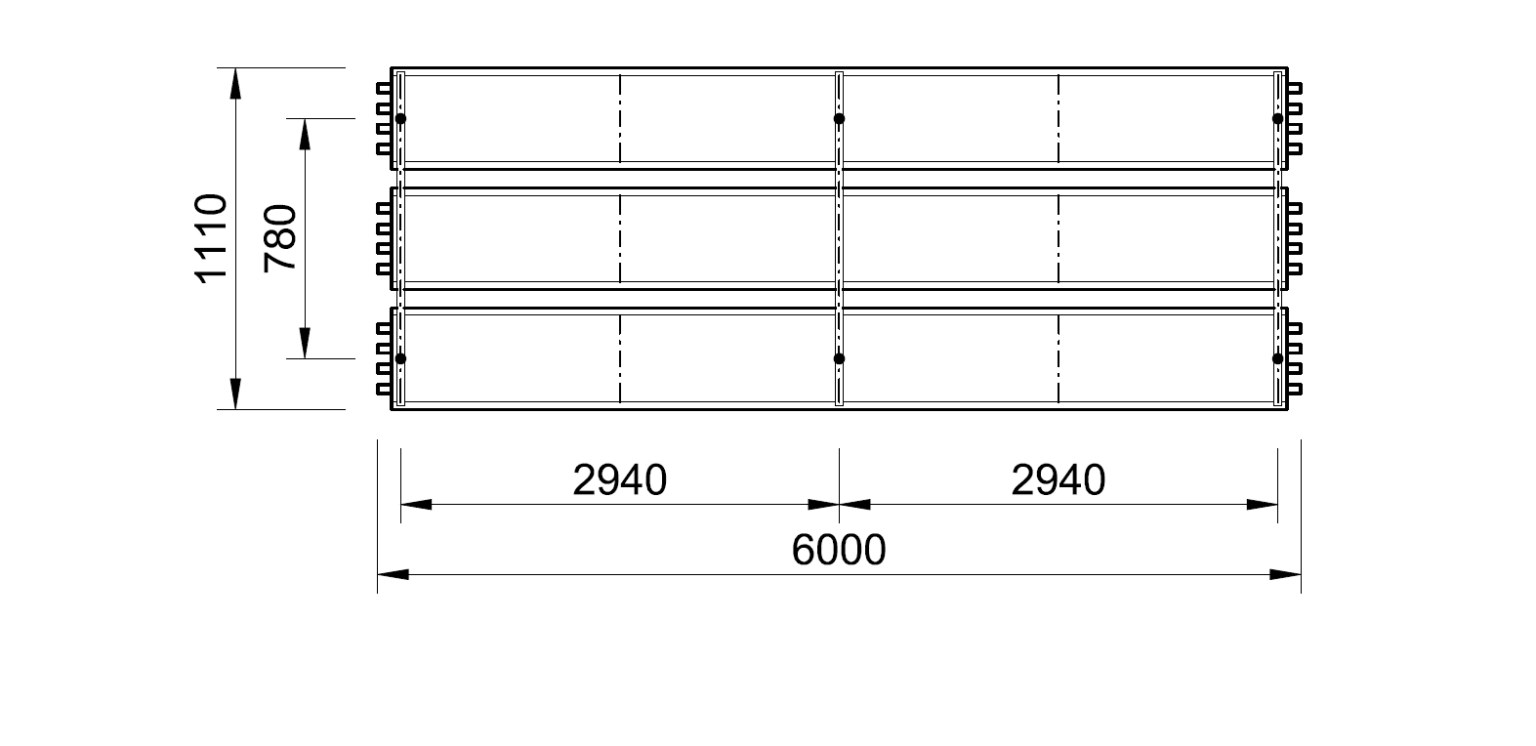

Sálavý panel KSP KIT I – 6 m
Sálavý panel KSP KIT II – 6 m
Sálavý panel KSP KIT III – 6 m
Sálavý panel KSP KIT IV – 6 m

Hmotnosti a počty závesov

Šírka [mm] n x 150	Hmotnosť [kg]								Zaťaženie na záves	Vodný objem	Počet závesov na panel
	Panel L = 2 m		Panel L = 3 m		Panel L = 4 m		Panel L = 6 m		[kg]	[l/m]	Dĺžka panela [m]
	Prevádzka	Montáž	Prevádzka	Montáž	Prevádzka	Montáž	Prevádzka	Montáž			2 a 3	4 a 6
330	9,3	7,7	13,7	11,3	18,3	15,1	27,2	22,4	2,4 – 6,7	0,8	4	6
720	19,9	15,3	28,7	22,5	38,6	30,2	56,7	44,8	4,9 – 13,8	1,6	4	6
1110	29,9	23,0	43,1	33,8	57,9	45,2	84,6	67,1	7,3 – 20,7	2,4	4	6
1500	39,8	30,6	57,4	45,0	77,3	60,3	112,9	89,5	10,0 – 27,6	3,2	4	6

V prevádzkovej hmotnosti je zahrnutá hmotnosť panelov, spoločných zavesovacích nosníkov a vody. Súčasťou nie je závesný materiál do strešnej konštrukcie, ktorého hmotnosť závisí od vzdialenosti od strechy ani hmotnosti registrov. Zaťaženie na záves je pri prostredných závesoch vyššie, než pri krajných závesoch panelov. Detaily v technickom prospekte.

Tepelné výkony panelov – ČSN EN 14037-2

Δt [K]	KIT I – 330		KIT II – 720		KIT III – 1110		KIT IV – 1500
	Panely	Registre	Panely	Registre	Panely	Registre	Panely	Registre
	[W/m]	[W/pár]	[W/m]	[W/pár]	[W/m]	[W/pár]	[W/m]	[W/pár]
10	30	5	60	9	91	14	121	19
12	38	6	75	12	113	18	150	23
14	45	7	90	14	135	21	181	28
16	53	8	106	17	159	25	212	34
18	61	10	122	20	183	29	244	39
20	69	11	138	22	208	34	277	45
22	78	13	155	25	233	38	310	51
24	86	14	172	28	258	42	344	56
26	95	16	189	31	284	47	379	62
28	103	17	207	34	310	51	414	69
30	112	19	225	37	337	56	450	75
32	121	20	243	41	364	61	486	81
34	131	22	261	44	392	66	522	88
36	140	24	280	47	419	71	559	94
38	149	25	298	51	447	76	596	101
40	159	27	317	54	476	81	634	108
42	168	29	336	57	504	86	672	115
44	178	30	355	61	533	91	711	122
46	187	32	375	64	562	97	750	129
48	197	34	394	68	592	102	789	136
50	207	36	414	72	621	107	828	143
52	217	38	434	75	651	113	868	150
54	227	39	454	79	681	118	908	158
55	232	40	464	81	696	121	928	161
60	258	45	515	90	773	135	1030	180
65	283	50	567	100	850	150	1134	200

Δt = (tm1 + tm2) / 2 – – ti – kde: tm1 [°C] – teplota teplonosnej látky – prívod |tm2 [°C] teplota teplonosnej látky – spiatočka |ti [°C] vnútorná návrhová teplota
