Vykurovanie priemyselných hál
Vykurovanie priemyselných hál predstavuje významnú prevádzkovú nákladovú položku každého výrobného alebo logistického podniku. Vysoké stropy, veľké objemy vzduchu a časté otváranie brán spôsobujú výrazné tepelné straty, ktoré klasické teplovzdušné systémy často nedokážu efektívne riešiť. Sálavé vykurovanie priemyselných hál umožňuje prenášať teplo priamo do pracovných zón, zvyšovať energetickú účinnosť a znižovať dlhodobé prevádzkové náklady.
V tejto sekcii nájdete reálne prípadové štúdie priemyselných objektov, v ktorých sme navrhli a implementovali úsporné sálavé riešenia. Každá štúdia ukazuje konkrétnu výzvu, zvolený systém, dosiahnuté výsledky aj energetické úspory – takže si môžete urobiť jasnú predstavu o tom, ako môže úsporné sálavé vykurovanie fungovať aj vo vašom objekte.
Prečítajte si naše riešenia vybraných realizácií vykurovania priemyselných hál:
Prípadová inštalácia – požiadavka na voľné steny v zámočníckej dielni
Rodinná firma VÝPRACHTICKÝ s.r.o. bola založená v roku 1992 a od začiatku sa zaoberá zámočníckou výrobou a umeleckým kováčstvom. Postupne vďaka modernému strojovému zázemiu rozšírila svoju činnosť o dodávky kompletných celkov pre stavebné firmy, výrobu oceľových konštrukcií a stavebných zámočníckych prvkov podľa zadania, výrobu produktov z tenkých plechov a ďalších zámočníckych výrobkov.
Dnes má firma dva hlavné odbory činnosti: výrobu z tenkých plechov a výrobu stavebných zámočníckych prvkov.
Významnými zákazníkmi sú napríklad firmy LINET s.r.o., TOORS CZ s.r.o., Autosystem Climatronic a v oblasti stavebníctva spolupracuje so stavebnými firmami ako BAK a.s., Metrostav a.s., Průmstav-FCC a.s. a ďalšími.
|
Druh prevádzky: |
Zámočnícka dielňa |
|
Pôvodný spôsob vykurovania: |
Nevykurovaný priestor |
|
Zdroj tepla: |
Tepelné čerpadlo / el. kotol |
|
Inštalovaný výkon sálavých panelov: |
10 kW (52/45/15°C) |
|
Inštalovaná plocha: |
200m2 / 740m3 (výška 3,7m) |
|
Rok inštalácie: |
2021 január |
Zadanie investora – voľné steny
Úsporné vykurovanie malej existujúcej zámočníckej dielne s nízkoteplotným zdrojom tepla, t. j. tepelným čerpadlom, ktoré investor plánuje zaobstarať dodatočne. Aktuálne bude zdrojom malý lacný el. kotol prevádzkovaný maximálne na teplotu 45–50 °C. Dôležitou požiadavkou investora bolo mať voľné steny, ktoré sú v dielni vždy plne využité, a preto nie je možné použiť klasický radiátor.
Riešenie

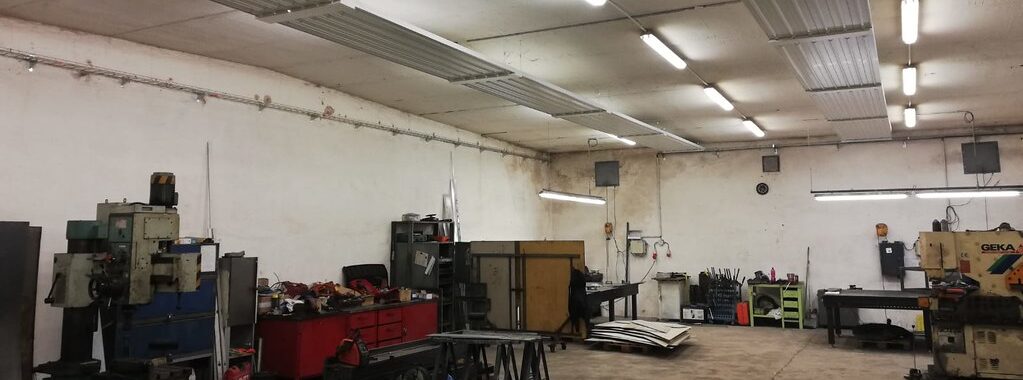

Na základe dopytu kúrenárskej firmy sme pripravili dva návrhy riešenia, pričom zákazník si vybral variant dvoch 18 m dlhých teplovodných sálavých pásov systému Kotrbatý KSP to go so šírkou 900 mm v kombinácii s tepelným čerpadlom, teda nízkoteplotným zdrojom tepla.
Hodnotenie
Zákazník sa na základe pozitívnej skúsenosti rozhodol sálavé vykurovanie postupne použiť aj v ďalších halách, kde sa doteraz vykuruje teplovzdušne. Prvá zima systém úspešne preverila aj pri veľmi dlhých mrazoch, keď sa vonkajšie teploty pohybovali až okolo −12 °C a v dielni bola stále tepelná pohoda a požadovaná teplota. Teplota vykurovacej vody bola nastavená na 45 °C, a to aj pri maximálnych mrazoch.
„Celkovo si pracovníci sálavé vykurovanie veľmi pochvaľujú, a preto by sme radi postupne prerobili aj zvyšné dielne na sálavé vykurovanie.“
Úspora 30 %
Prípadová inštalácia – zníženie nákladov na vykurovanie v priemyselnom areáli

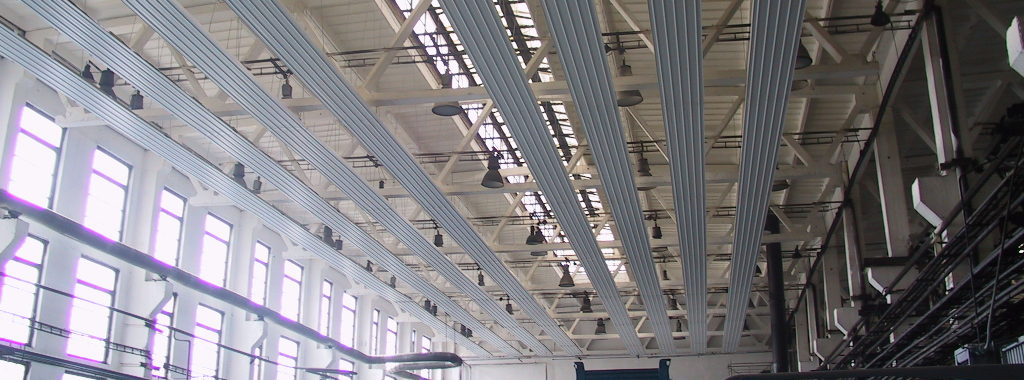

Projekt vykurovania rozsiahleho priemyselného areálu ZSNP v Žiari nad Hronom patrí medzi najkomplexnejšie realizácie využívajúce stropné sálavé vykurovanie v Česku a na Slovensku. Zadaním investora – skupiny PENTA – bolo minimalizovať tepelné straty v rozsiahlej distribučnej sieti a zároveň čo najefektívnejšie využiť kombinovaný zdroj tepla a elektrickej energie.
Pôvodný systém teplovodného teplovzdušného vykurovania sa v takto rozsiahlych priemyselných objektoch ukázal ako neefektívny. Riešenie preto spočívalo v jeho nahradení sústavou sálavých panelov, navrhnutých ako súčasť celkového energetického konceptu areálu.
Projekt bol realizovaný v roku 2008. Vďaka náhrade teplovzdušného vykurovania sálavými panelmi došlo k úspore viac ako 32 % spotreby tepla. Úspešné výsledky viedli v nasledujúcich rokoch k rozšíreniu systému aj do ďalších častí areálu.
Dnes je v areáli inštalovaných približne 6 000 m² sálavých panelov s celkovou dĺžkou takmer 10 km a výkon celej sústavy dosahuje 7,8 MW. Optimalizácia nákladov na dodávku tepla bola jedným z faktorov, ktoré prispeli k príchodu zahraničných investorov, ako sú SAPA Group, Nemak, Fagor, Foundry alebo Dalkia.
|
Druh prevádzky: |
Priemyselný areál |
|
Pôvodný spôsob vykurovania: |
Teplovzdušné vykurovanie |
|
Zdroj tepla: |
Kombinovaný zdroj tepla a el. energie |
|
Inštalovaný výkon sálavých panelov: |
7,8 MW (140 / 70 °C) |
|
Inštalovaná plocha: |
6000 m2 / 10 km |
|
Rok inštalácie: |
od roku 2008 |
Zadanie investora – rekonštrukcia vykurovania
Zadaním investora – skupiny PENTA – bolo minimalizovať tepelné straty v rozsiahlej distribučnej sieti a zároveň čo najefektívnejšie využiť kombinovaný zdroj tepla a elektrickej energie.
Riešenie
Riešenie spočívalo v náhrade teplovzdušného systému sústavou sálavých panelov KSP, navrhnutých ako súčasť celkového energetického konceptu areálu. Výsledkom je úspora viac ako 32 % spotreby tepla. Spokojnosť investora viedla k rozšíreniu spolupráce do súčasnej podoby, keď je v areáli inštalovaných viac než 10 km sálavých panelov.
Hodnotenie firmy Kotrbatý
Jednoznačne najkomplexnejší projekt riešenia dodávky tepla pre priemyselný areál v Česku a na Slovensku s využitím sálavých panelov. Celý areál je zásobovaný z rekonštruovaného kombinovaného zdroja tepla a elektrickej energie s menovitým teplotným spádom 140 / 70 °C. Riešili sa jednak špecifiká zdroja (požiadavka na čo najnižšiu teplotu spiatočky), rozsiahlej distribučnej siete (minimalizácia tepelných strát potrubia) aj možnosti vykurovacej sústavy – sálavých panelov.
Vzhľadom na riešenie sústavy ako celku bolo možné výrazne optimalizovať aj cenu dodávky tepla, čo spolu s ďalšími faktormi v konečnom dôsledku pritiahlo viacero zahraničných investorov, ktorí si objekty postupne odkúpili od pôvodného investora (SAPA Group, Nemak a.s., Fagor, Foundry, Dalkia a pod.).
V priebehu ďalších rokov dochádzalo k postupnému zvyšovaniu inštalovaného výkonu až na súčasných takmer 8 MW. Regulácia jednotlivých skupín je riešená pomocou regulačných blokov s ejektormi a regulátormi s optimalizačným programom nemeckej firmy Baelz.
Ing. Martin Kotrbatý
Úspora 32% spotreby tepla
Prevádzková realita
Vykurovanie priemyselných hál je vždy potrebné posudzovať nielen z hľadiska inštalovaného výkonu, ale aj podľa skutočného spôsobu prevádzky objektu. Rozhodujúcu úlohu zohráva výška priestoru, intenzita vetrania, frekvencia otvárania brán a požadovaná teplota v pracovnej zóne. Pri vysokých halách môže rozdiel medzi teplotou pri podlahe a pod stropom dosahovať niekoľko stupňov, čo pri konvekčnom vykurovaní znamená výrazné energetické straty. Moderné sálavé systémy tento efekt obmedzujú a umožňujú dosiahnuť stabilný tepelný komfort pri nižšej spotrebe energie. Práve preto je správne navrhnuté vykurovanie priemyselnej haly kľúčové pre dlhodobé zníženie prevádzkových nákladov.
