Vytápění průmyslových hal
Vytápění průmyslových hal představuje významnou provozní nákladovou položku každého výrobního nebo logistického podniku. Vysoké stropy, velké objemy vzduchu a časté otevírání vrat způsobují výrazné tepelné ztráty, které klasické teplovzdušné systémy často nedokážou efektivně řešit. Sálavé vytápění průmyslových hal umožňuje přenášet teplo přímo do pracovních zón, zvyšovat energetickou účinnost a snižovat dlouhodobé provozní náklady.
V této sekci najdete reálné případové studie průmyslových objektů, ve kterých jsme navrhli a implementovali úsporná sálavá řešení. Každá studie ukazuje konkrétní výzvu, zvolený systém, dosažené výsledky i energetické úspory – takže si můžete udělat jasnou představu o tom, jak může úsporné sálavé vytápění fungovat i ve vašem objektu.
Přečtěte si naše řešení vybraných realizací vytápění průmyslových hal:
Případová instalace – požadavek na volné stěny v zámečnické dílně
Rodinná firma VÝPRACHTICKÝ s.r.o. byla založena v roce v roce 1992 a od počátku se zabývá zámečnickou výrobou a uměleckým kovářstvím. Postupně díky modernímu strojnímu zázemí rozšířila svou činnost na dodávky kompletních celků pro stavební firmy, výrobu ocelových konstrukcí a stavebních zámečnických prvků dle zadání, výrobu produktů z tenkých plechů a dalších zámečnických produktů.
Dnes má firma dva hlavní obory činnosti: výrobu z tenkých plechů a výrobu stavebních zámečnických prvků.
Významnými zákazníky jsou například firmy LINET s.r.o., TOORS CZ s.r.o., Autosystem Climatronic a v oblasti stavebnictví spolupracuje se stavebními firmami jako je BAK a.s., Metrostav a.s, Průmstav-FCC a.s. a další.
|
Druh provozu: |
Zámečnická dílna |
|
Původní způsob vytápění: |
Nevytápěný prostor |
|
Zdroj tepla: |
Tepelné čerpadlo / el. kotel |
|
Instalovaný výkon sálavých panelů: |
10 kW (52/45/15 °C) |
|
Instalovaná plocha: |
200m2 / 740m3 (výška 3,7m) |
|
Rok instalace: |
2021 leden |
Zadání investora – volné stěny
Úsporné vytápění malé stávající zámečnické dílny s nízkoteplotním zdrojem tepla, tj. tepelným čerpadlem, které investor uvažuje pořídit dodatečně. Aktuálně bude zdrojem malý levný el. kotel provozovaný max. na teplotu 45-50°C. Důležitý požadavek investora byl mít volné stěny, které jsou v dílně vždy plně využity a nelze tedy použít klasický radiátor.
Řešení
Na základě poptávky topenářské firmy jsme připravili 2 návrhy řešení, kdy si zákazník vybral variantu dvou 18 m dlouhých teplovodních sálavých pásů systému Kotrbatý KSP to go o šířce 900 mm v kombinaci s tepelným čerpadlem, tj. nízkoteplotním zdrojem tepla.
Hodnocení
Zákazník se na základě pozitivní zkušenosti rozhodl sálavé vytápění postupně použít i v dalších halách, kde dosud vytápí teplovzdušně. První zima systém úspěšně prověřila i při velmi dlouhých mrazech, kdy se venkovní teploty pohybovaly až k -12°C a v dílně byla stále tepelná pohoda a požadovaná teplota. Teplota topné vody byla nastavena na 45°C a to i v maximálních mrazech. „Celkově si pracovníci sálavé vytápění velmi pochvalují, a proto bychom rádi postupně předělali i zbývající dílny na sálavé vytápění.“
Úspora 30 %
Případová instalace – snížení nákladů na vytápění v průmyslovém areálu
Projekt vytápění rozsáhlého průmyslového areálu ZSNP v Žiaru nad Hronom patří k nejkomplexnějším realizacím využívajícím stropní sálavé vytápění v Česku a na Slovensku. Zadáním investora – skupiny PENTA – bylo minimalizovat tepelné ztráty v rozsáhlé distribuční síti a zároveň co nejefektivněji využít kombinovaný zdroj tepla a elektrické energie.
Původní systém teplovodního teplovzdušného vytápění se v takto rozsáhlém areálu ukázal jako neefektivní. Řešení proto spočívalo v náhradě tohoto systému sestavou sálavých panelů, navržených jako součást celého energetického konceptu areálu.
Projekt byl realizován v roce 2008. Díky náhradě teplovzdušného vytápění sálavými panely došlo k úspoře více než 32 % spotřeby tepla. Úspěšné výsledky vedly v následujících letech k rozšíření systému i do dalších částí areálu.

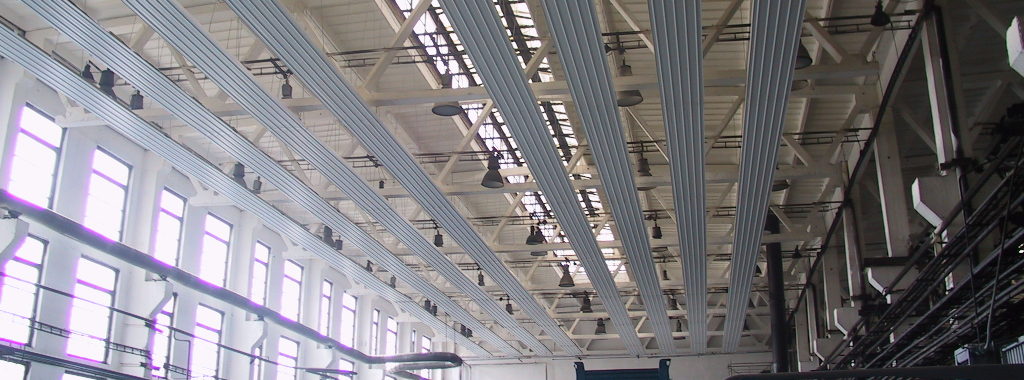

Dnes je v areálu instalováno přibližně 6 000 m² sálavých panelů o celkové délce téměř 10 km a výkon celé soustavy dosahuje 7,8 MW. Optimalizace nákladů na dodávku tepla byla jedním z faktorů, které přispěly k příchodu zahraničních investorů, jako jsou SAPA Group, Nemak, Fagor, Foundry nebo Dalkia.
|
Druh provozu: |
Průmyslový areál |
|
Původní způsob vytápění: |
Teplovzdušné vytápění |
|
Zdroj tepla: |
Kombinovaný zdroj tepla a el. energie |
|
Instalovaný výkon sálavých panelů: |
7,8 MW (140 / 70 °C) |
|
Instalovaná plocha: |
6000 m2 / 10 km |
|
Rok instalace: |
od roku 2008 |
Zadání investora – rekonstrukce vytápění
Zadáním investora – skupiny PENTA – bylo minimalizovat tepelné ztráty v rozsáhlé distribuční síti a zároveň co nejefektivněji využít kombinovaný zdroj tepla a elektrické energie.
Řešení
Řešení spočívalo v náhradě teplovzdušného systému sestavou sálavých panelů KSP, navržených jako součást celého energetického konceptu areálu. Výsledkem je úspora více než 32 % spotřeby tepla. Spokojenost investora vedla k rozšíření spolupráce do stávající podoby, kdy bylo v areálu instalováno více než 10 km sálavých panelů.
Hodnocení firmy Kotrbatý
Jednoznačně nejkomplexnější projekt vyřešení dodávky tepla průmyslového areálu v Čechách a na Slovensku s využitím sálavých panelů. Celý areál je zásobován z rekonstruovaného, kombinovaného zdroje tepla a elektrické energie se jmenovitým teplotním spádem 140 / 70 °C. Řešila se jednak specifika zdroje (požadavek na co nejnižší teplotu zpátečky), rozsáhlé distribuční sítě (minimalizace tepelných ztrát potrubí) a možnosti otopné soustavy – sálavých panelů.
Vzhledem k řešení soustavy jako celku bylo možné výrazně optimalizovat i cenu za dodávku tepla, což společně s dalšími faktory v konečném důsledku přitáhlo řadu zahraničních investorů, kteří si objekty postupně od původního investora odkoupili (SAPA Group, Nemak a.s., Fagor, Foundry, Dalkia, atp…).
V průběhu dalších let docházelo k postupnému navyšování instalovaného výkonu až do současných téměř 8 MW. Regulace jednotlivých skupin je řešena pomocí regulačních bloků s ejektory a regulátory s optimalizačním programem německé firmy Baelz.
Ing. Martin Kotrbatý
Úspora 32 % spotřeby tepla
Provozní realita
Vytápění průmyslových hal je vždy nutné posuzovat nejen z hlediska instalovaného výkonu, ale také podle skutečného způsobu provozu objektu. Rozhodující roli hraje výška prostoru, intenzita větrání, četnost otevírání vrat a požadovaná teplota v pracovní zóně. U vysokých hal může rozdíl mezi teplotou u podlahy a pod stropem dosahovat několika stupňů, což při konvekčním vytápění znamená výrazné energetické ztráty. Moderní sálavé systémy tento efekt omezují a umožňují dosáhnout stabilního tepelného komfortu při nižší spotřebě energie. Právě proto je správně navržené vytápění průmyslové haly klíčové pro dlouhodobé snížení provozních nákladů.
