Aktivní stropy jsou moderním řešením sálavého vytápění a chlazení budov, které splňuje náročné požadavky současné architektury i technických projektů. Tento systém využívá teplovodní rozvody integrované přímo do stropní konstrukce a zajišťuje rovnoměrnou regulaci teploty, vysoký tepelný komfort a nízkou energetickou náročnost provozu. Díky absenci viditelných technických prvků poskytují aktivní stropy maximální volnost architektonického návrhu a čistý vzhled interiéru. Řešení je ideální pro průmyslové, administrativní a veřejné objekty, kde je kladen důraz na energetickou efektivitu, udržitelnost a dlouhodobou provozní spolehlivost.

Aktivní stropy KRC jsou dostupné ve třech produktových variantách, které reagují na rozdílné požadavky projektů z hlediska konstrukce, designu i způsobu integrace do interiéru. Díky tomu lze zvolit optimální řešení jak pro technicky náročné stavby, tak pro architektonicky výrazné prostory.

Aktivní stropy KRC – přehled variant

Prohlédněte si varianty aktivních stropů KRC. Základní vlastnost varianty naleznete v popisku pod názvem varianty, technické specifikace objevíte pod fotografií výrobku.

KRC-M
KRC-P
KRC-V(G)

KRC-M – metalické aktivní stropy. Panely volně zavěšené pod stropem vytápěného prostoru. Systém je vhodný pro objekty s vyššími nároky na komfort i design, například administrativní budovy, kanceláře, showroomy, nemocnice, školy nebo veřejné prostory.

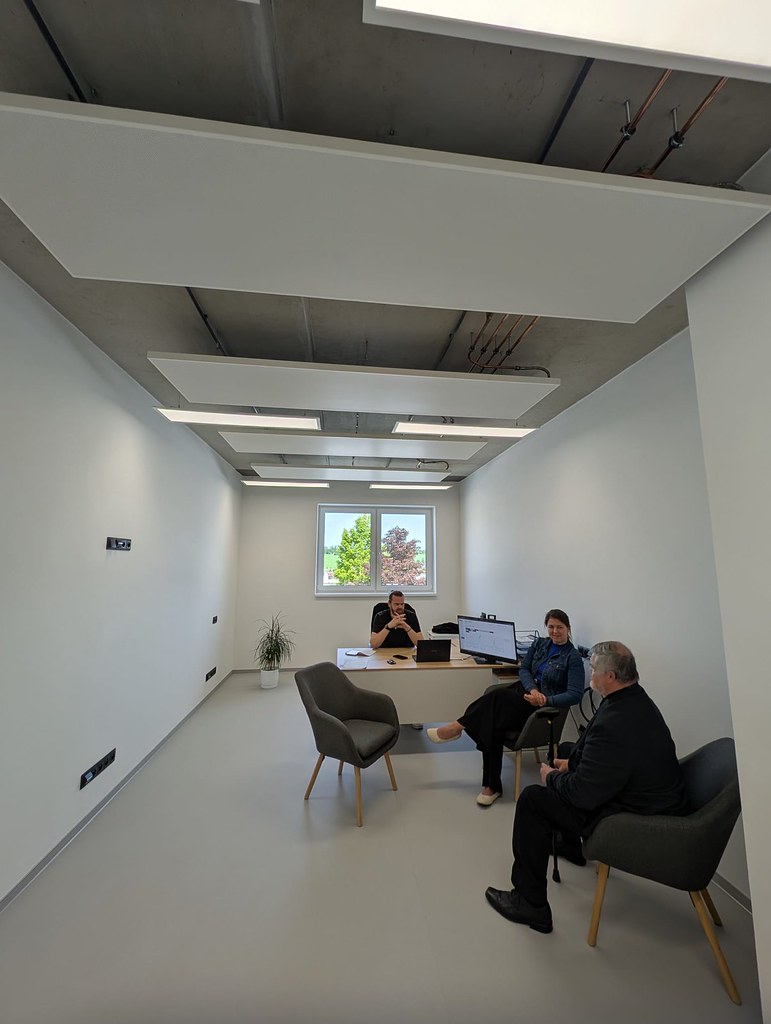

Stropní topení a chlazení v kanceláři. Sálavé panely.

KRC-M – metalické aktivní stropy

Aktivní stropy KRC-M představují moderní systém pro stropní vytápění a chlazení vodou, který kombinuje vysokou energetickou účinnost s architektonickou čistotou prostoru. Sálavé panely pracují na principu přenosu energie přes velkou aktivní plochu, díky čemuž zajišťují rovnoměrnou teplotu bez průvanu a bez hlučných ventilátorů.

Komfortní klima bez průvanu a hluku – Aktivní stropy KRC-M

Aktivní stropy KRC-M využívají cirkulaci vody uvnitř panelů, která umožňuje provoz v režimu vytápění i chlazení. V zimě panely sálají příjemné teplo do prostoru, v létě naopak odvádějí tepelné zisky a zajišťují stropní vodní chlazení bez nepříjemného proudění vzduchu.

Díky sálavému způsobu přenosu energie je dosaženo vysoké tepelné pohody při nižší teplotě vzduchu, což pomáhá snižovat provozní náklady budovy.

Technické řešení a princip fungování

Aktivní stropní panely KRC-M jsou tvořeny hladkým nebo mikroperforovaným pozinkovaným plechem, který zajišťuje optimální sálavý přenos tepla i chladu do prostoru. V panelu jsou integrovány měděné trubky o průměru 12 mm, které jsou vtlačené do hliníkového profilu pro maximálně efektivní přenos energie. Součástí systému je 40 mm silná tepelná izolace ze skleněné vlny, která omezuje tepelné ztráty směrem ke stropní konstrukci a zvyšuje celkovou účinnost systému.
Jednotlivé panely se propojují do funkčních celků pomocí sériového zapojení s rychlospojkami, což umožňuje rychlou montáž, snadné napojení na rozvody a flexibilní řešení pro různé typy prostor.

Technické parametry

Základní prvek:	Hladký nebo mikroperforovaný pozinkovaný plech
Konstrukce:	Měděné trubky Ø 12 mm, vtlačené do hliníkového profilu
Tepelná izolace:	40 mm tlustá izolace ze skleněné vlny
Sestavení panelů:	Sériové zapojení pomocí rychlospojek
Délky panelů:	1200, 1800, 2400, 3000 mm
Spojování trubek do pásů:	a) Pružné hadice s opletem b) Lisovací nátrubky DN12 c) Pájení
Teplonosná látka:	Teplá, horká voda do 80 °C (PN 6), tlak 6 bar
Možnosti regulace:	a) Trojcestný regulační ventil + oběhové čerpadlo b) Dvojcestný regulační ventil + oběhové čerpadlo

Detail KRC-M – samostatně visící

Měděná přesná trubka DN12
Hliníkový aktivační profil
Lakovaná pozinkovaná otopná plocha RAL 9010
Izolace z minerální vlny
Závěsný systém

Detail KRC-MR – integrovatelné do rastru

Měděná přesná trubka DN12
Hliníkový aktivační profil
Lakovaná pozinkovaná otopná plocha RAL 9010
Izolace z minerální vlny
Závěsný systém

Rozměry panelů – průběžné

KRC-M-O 1200/600
KRC-M-O 1800/600
KRC-M-O 2400/600
KRC-M-O 3000/600

Rozměry panelů – koncové

KRC-M-C 1200/600
KRC-M-C 1800/600
KRC-M-C 2400/600
KRC-M-C 3000/600

Pokud více panelů tvoří souvislý pás, propojujeme je nejčastěji pružnými hadicemi délky 300 až 3000 mm.

Rozměry panelů – integrovatelné do rastru

Rozměry panelů integrovatelných do rastru KRC-MR jsou stejné jako panelů volně visících, pouze na délku i šířku jsou o 5 mm kratší.

Průběžné / Koncové	Délka	Šířka
Typ	[mm]	[mm]
KRC-MR 1195/595	1195	595
KRC-MR 1795/595	1795	595
KRC-MR 2395/595	2395	595
KRC-MR 2995/595	2995	595

Hmotnosti panelů

KRC-M	šířka	délka	hmotnost [kg]		hmotnost na metr [kg/m]		hmotnost na m² [kg/m2]
typ	[mm]	[mm]	s vodou	bez vody	s vodou	bez vody	s vodou	bez vody
KRC-M	600	1200	7,8	7,4	6,5	6,1	10,8	10,2
		1800	11,7	11,0
		2400	15,6	14,7
		3000	19,5	18,3

V provozní hmotnosti (s vodou) je zahrnuta hmotnost panelů, společných zavěšovacích nosníků a vody. Součástí není závěsný materiál do střešní konstrukce jehož hmotnost závisí na vzdálenosti od střechy

Tepelné výkony samostatně visících panelů KRC-M

Vytápění

Výkony panelů na vytápění: Δt = (t_m1 + t_m2) / 2 – t_i

Δt	600×1200	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
4	23	34	46	57	19	32
6	37	56	74	93	31	52
8	50	76	101	126	42	70
10	65	97	130	162	54	90
12	80	121	161	201	67	112
14	95	142	190	237	79	132
16	110	166	221	276	92	153
18	126	189	252	315	105	175
20	143	214	286	357	119	198
22	158	238	317	396	132	220
24	174	261	348	435	145	242
26	191	286	382	477	159	265
28	208	311	415	519	173	288
30	224	337	449	561	187	312
32	241	362	482	603	201	335
34	258	387	516	645	215	358
36	275	412	550	687	229	382
38	293	439	586	732	244	407
40	310	464	619	774	258	430

Chlazení

Výkony panelů na chlazení: Δt = t_i – (t_m1 + t_m2) / 2

Δt	600×1200	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
5	42	63	84	105	35	59
6	52	77	103	129	43	72
7	61	92	122	153	51	85
8	71	106	142	177	59	98
9	80	121	161	201	67	111
10	90	135	180	225	75	125
11	100	149	199	249	83	139
12	110	166	221	276	92	153
13	120	180	240	300	100	166
14	130	194	259	324	108	180
15	140	211	281	351	117	195

Tepelné výkony panelů integrovatelných do rastru KRC-MR

Vytápění

Výkony panelů na vytápění: Δt = (t_m1 + t_m2) / 2 – t_i

Δt	600×1200	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
4	19	29	38	48	16	27
6	30	45	60	75	25	42
8	42	63	84	105	35	58
10	54	81	108	135	45	75
12	66	99	132	165	55	92
14	78	117	156	195	65	108
16	91	137	182	228	76	127
18	103	155	206	258	86	143
20	116	175	233	291	97	162
22	130	194	259	324	108	180
24	143	214	286	357	119	198
26	156	234	312	390	130	217
28	170	256	341	426	142	237
30	184	275	367	459	153	255
32	198	297	396	495	165	275
34	211	317	422	528	176	293
36	226	338	451	564	188	313
38	240	360	480	600	200	333
40	254	382	509	636	212	353

Chlazení

Výkony panelů na chlazení: Δt = t_i – (t_m1 + t_m2) / 2

Δt	600×1800	600×1800	600×2400	600×3000
[K]	[W]	[W]	[W]	[W]	[W/m]	[W/m²]
5	36	54	72	90	30	51
6	45	66	88	110	37	62
7	52	79	104	131	44	73
8	61	91	122	152	51	84
9	68	104	138	172	57	95
10	77	116	154	193	64	107
11	86	128	170	213	71	119
12	94	142	189	236	79	131
13	103	154	205	257	86	142
14	111	166	222	277	92	154
15	120	181	241	300	100	167

t_m1 [°C] teplota teplonosné látky – přívod | t_m2 [°C] teplota teplonosné látky – zpátečka | t_i [°C] vnitřní návrhová teplota

Galerie realizací KRC-M a KRC-MR

Aktivní stropy je možno skrýt architektonicky zajímavými stropy.

Více fotografií našich realizací naleznete v galerii na Flickr.com

Pomůžeme vám

Chcete pomoci s projektem? Oslovte naši technickou podporu.

Přečtěte si

článek o tom, proč je sálavé vytápění výhodné. V článku navíc naleznete odkazy na naše případové studie

Ke stažení

Certifikát ISO 9001

Prospekt KRC-M-v1.02-24 CZ

Bloky do CAD KRC-M 1-2024

KRC-P – aktivační moduly pro sádrokartonové podhledy. Díky integraci do sádrokartonových podhledů zůstává technologie skrytá a nenarušuje design interiéru. Systém je vhodný pro objekty s vyššími nároky na tepelný komfort, akustiku i architektonickou čistotu prostoru, například administrativní budovy, kanceláře, showroomy, zdravotnická zařízení, školky, školy nebo veřejné budovy.

Vytápění a chlazení administrativních budov skryté nad sádrokartonovým stropem.

KRC-P – aktivační moduly pro SDK podhledy

Aktivní stropy KRC-P představují moderní systém stropního vytápění a chlazení vodou určený pro sádrokartonové podhledy. Kombinují vysokou energetickou účinnost s čistým architektonickým řešením interiéru a snadnou integrací do běžných stavebních systémů. Sálavé moduly využívají velkou aktivní plochu pro rovnoměrný přenos tepla a chladu, díky čemuž zajišťují stabilní tepelný komfort bez průvanu a bez hlučných ventilátorů.

Komfortní klima bez průvanu a hluku – aktivní stropy KRC-P

Aktivní stropy KRC-P využívají cirkulaci vody v měděném potrubí integrovaném do hliníkových aktivačních profilů, které umožňují provoz v režimu vytápění i chlazení. V zimním období systém sálá příjemné teplo do prostoru, v létě naopak odvádí tepelné zisky a zajišťuje stropní vodní chlazení bez nepříjemného proudění vzduchu.

Díky sálavému principu přenosu energie je dosaženo vysoké tepelné pohody při nižší teplotě vzduchu, což přispívá ke snížení provozních nákladů budovy i ke zdravějšímu vnitřnímu prostředí.
