Tmavé plynové infrazářiče pro haly, sklady a sportoviště

42 % úspora provozních nákladů

Příjemné pracovní prostředí

Ochrana životního prostředí

Návratnost do 5 let

Tmavé plynové infrazářiče představují efektivní a úsporné řešení vytápění průmyslových hal, skladů, výrobních provozů i tělocvičen. Princip sálavého tepla zajišťuje rovnoměrné vytápění osob, strojů i podlah bez zbytečných tepelných ztrát do prostoru pod stropem. Oproti klasickému teplovzdušnému vytápění nedochází k víření prachu ani k výrazným teplotním rozdílům mezi podlahou a stropem, což zvyšuje komfort i energetickou účinnost provozu. Tmavé infrazářiče na plyn jsou ideální volbou pro vysoké objekty s velkým objemem vzduchu, kde je klíčová rychlá návratnost investice a nízké provozní náklady. Spolehlivý provoz, vysoký výkon a cílené sálání tepla z nich činí profesionální systém průmyslového vytápění pro celoroční využití.

Tmavý plynový infrazářič navrhujeme zejména pro objekty s vyšší tepelnou ztrátou, častým otevíráním vrat nebo proměnlivým provozem, kde je požadována pružná reakce systému a efektivní vytápění velkého prostoru bez nutnosti ohřívat celý objem vzduchu.

Tmavé plynové infrazářiče KM – přehled variant

Prohlédněte si varianty tmavých plynových infrazářičů KM. Základní vlastnost varianty naleznete v popisku pod názvem varianty, technické specifikace objevíte pod fotografií výrobku.

KM-U
KM-1

Infrazářič KM-U je určen pro vytápění hal a větších provozů, kde je potřeba vyšší intenzita sálání a spolehlivé vytápění pracovního prostoru. Poskytuje výrazný tepelný účinek a rovnoměrné pokrytí i ve velkoobjemových halách s vyššími stropy. Je ideální volbou pro výrobní a průmyslové objekty s vyššími nároky na tepelný komfort.

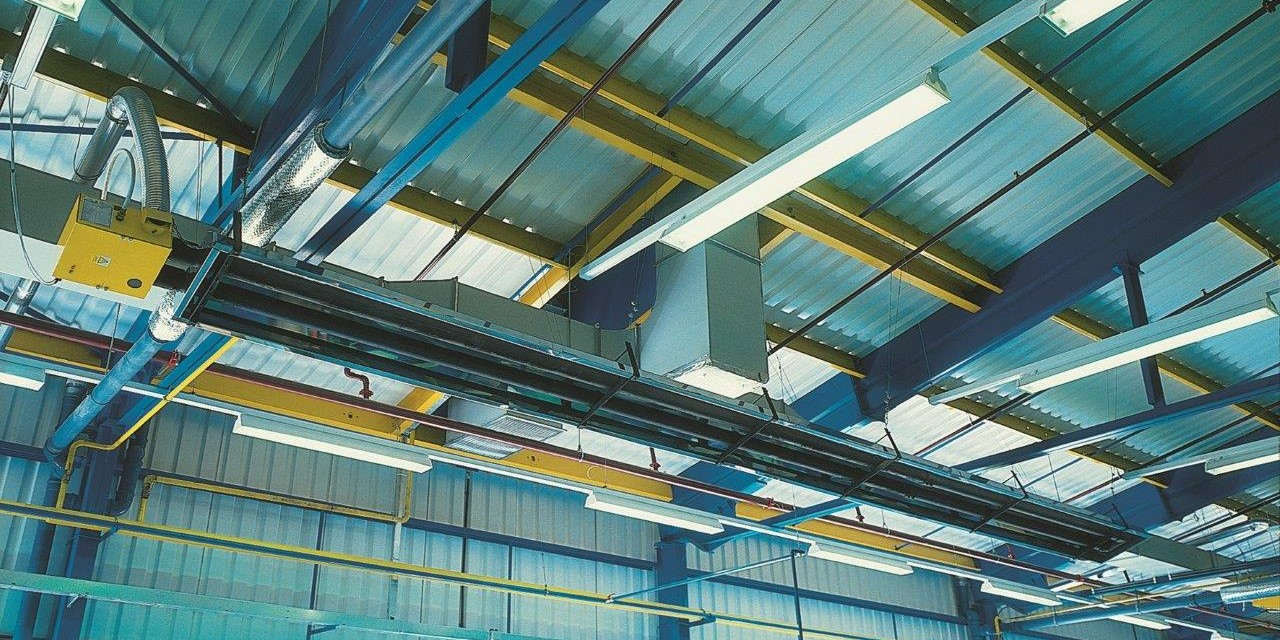

Tmavé infrazářiče KM-U zavěšené v průmyslové hale

Tmavé infrazářiče KM-U pro vytápění průmyslových hal

Tmavé plynové infrazářiče jsou vhodné zejména pro průmyslové haly s vyšší tepelnou ztrátou nebo s požadavkem na rychlý náběh tepla. Díky principu sálání ohřívají přímo osoby, pracovní plochy a předměty, nikoli primárně vzduch, což umožňuje efektivní provoz i v halách s častým větráním nebo otevíráním vrat.

Oproti sálavým panelům mají rychlejší reakci na požadavek vytápění a představují vhodné řešení zejména v případě, kdy má zákazník k dispozici ekonomicky výhodný zdroj plynu.

Základní vlastnosti

Topeniště:	Ocelové trubky Ø 76 až Ø 114 mm
Provedení:	Dvoutrubicové – U, hořák a spalinový ventilátor ve společné skříni
Reflexní zákryt:	Leštěný nerez, optimalizovaný tvar, neizolovaný / izolovaný
Palivo:	Zemní plyn, propan – butan
Jmenovitý tepelný výkon:	6 až 40 kW
Délky spotřebičů:	3,5 až 12,5 m
Průměr hrdla sání vzduchu / spalin:	100 mm / 100 mm

Povrchové teploty:

u hořáku až 550 °C
u spalinového ventilátoru 150 až 180 °C
rovnoměrná dodávka tepla po délce – průměrná teplota se po délce nemění

Možnosti regulace

ruční ovládání ROT-1 (ON/OFF), doplněné např. o časové relé
regulační skříň RA-T pro více spotřebičů, týdenní program doplněný o možnost ručního vypínání jednotlivých spotřebičů
volně programovatelný regulátor např. s vizualizací na PC
pro zajištění nízké spotřeby je nutné vždy používat čidlo výsledné teploty a tedy regulátory umožňující externí čidlo!

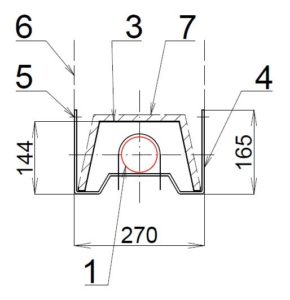

Detail KM

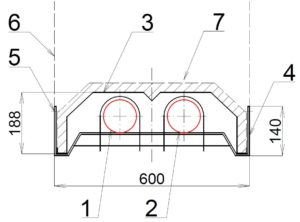

Technický řez tmavým infrazářičem KM-U s vyznačenými rozměry a umístěním sálavých trubic.

Hořáková trubka
Ventilátorová trubka
Nerezový reflektor
Nosník
Otvor opatřený dvěma maticemi, mezi které je možné uchytit závěsný systém
Závěsný systém, např. lankový nebo uzlový řetízek
Volitelná izolace z minerální vlny

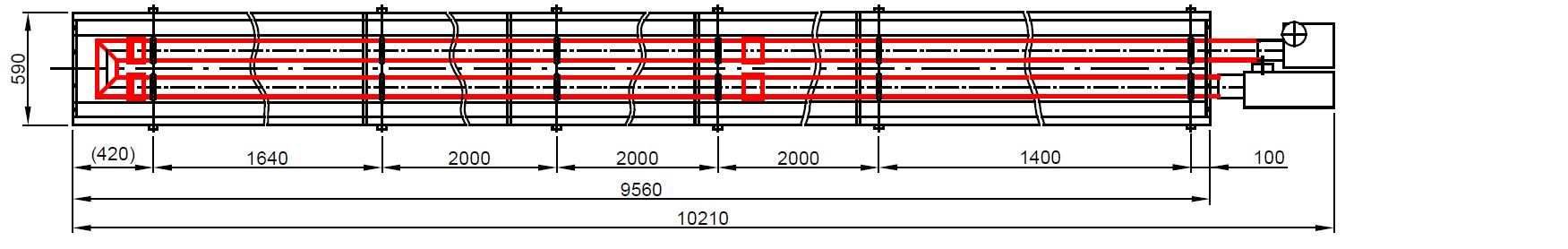

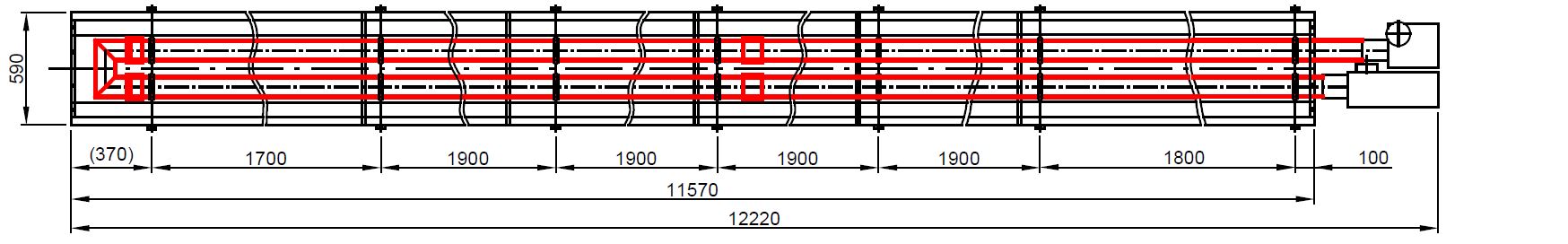

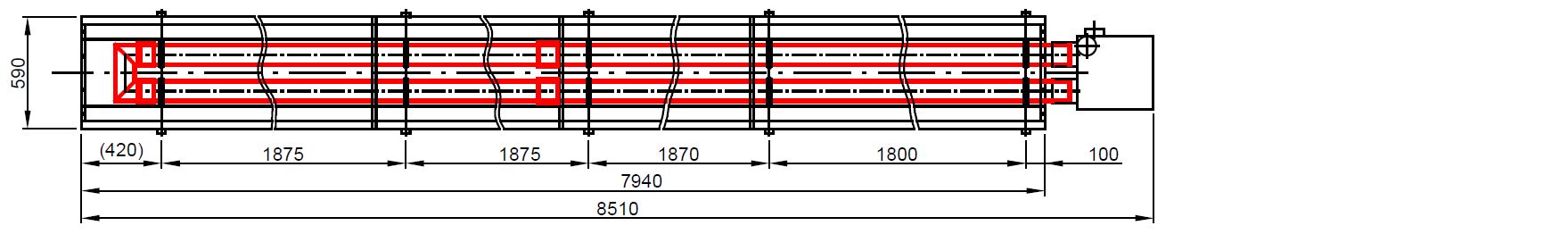

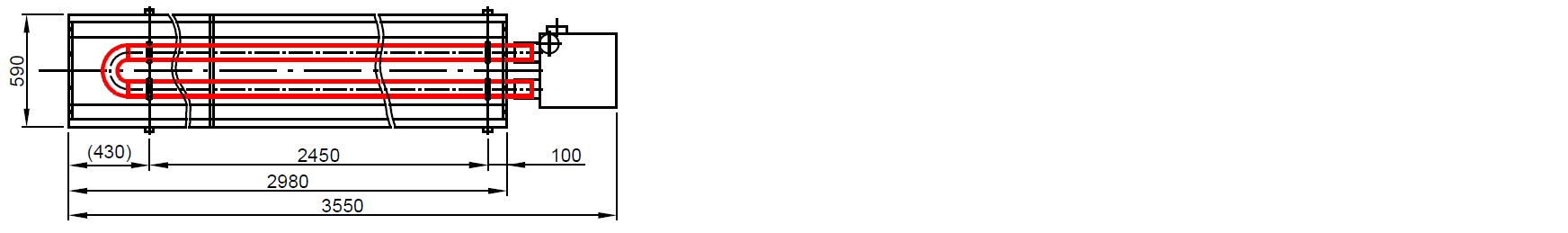

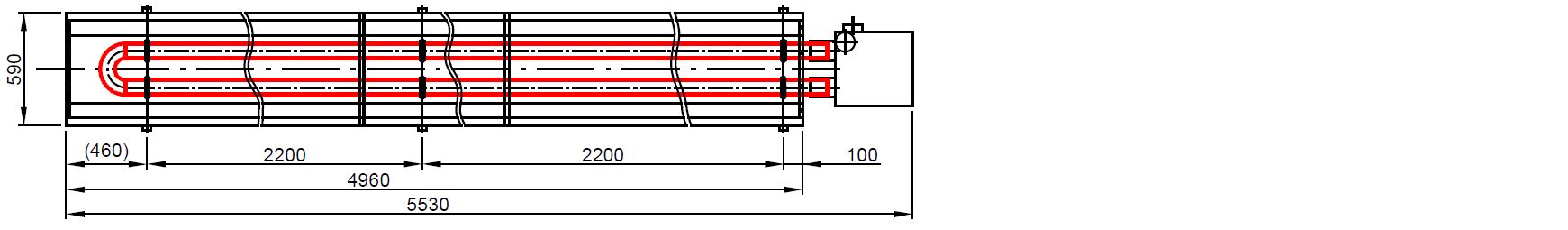

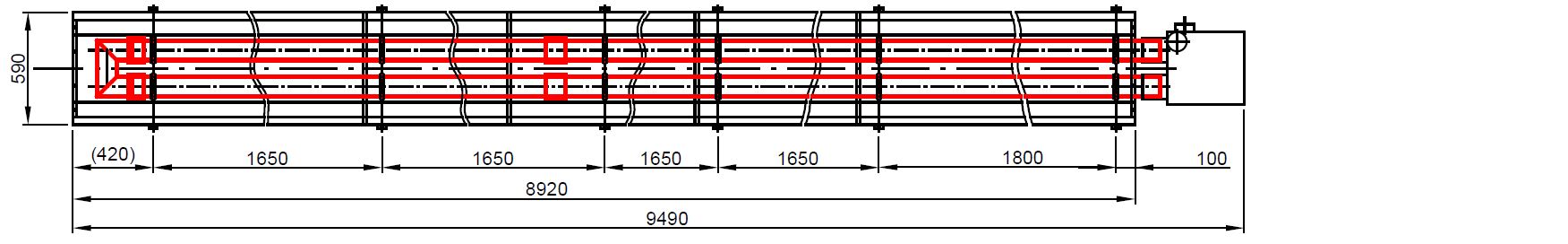

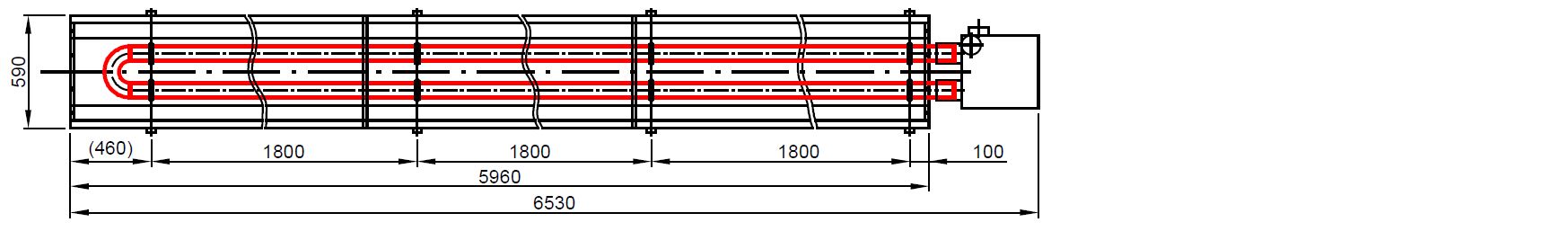

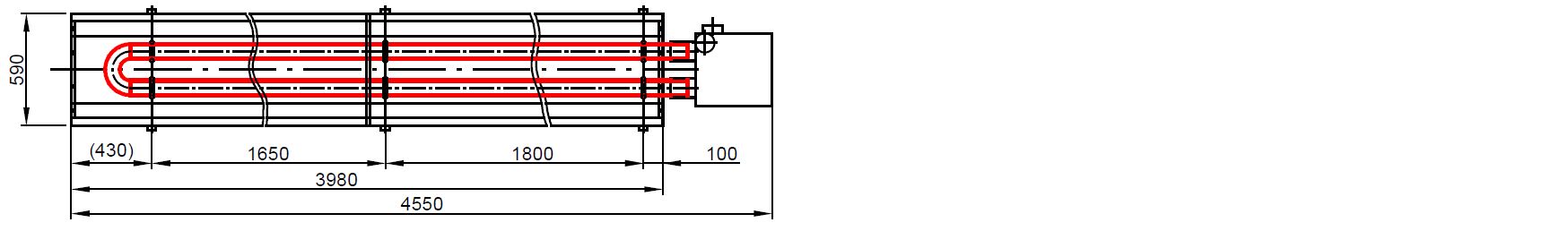

Rozměry infrazářičů KM-U

KM-U-3m-6kW
KM-U-4m-9kW; 11kW
KM-U-5m-13kW
KM-U-6m-15kW; 16kW
KM-U-8m-19kW; 21kW
KM-U-9m-23kW; 26kW; 28kW; 32kW
KM-U-10m-36kW
KM-U-12m-40kW

Technické parametry

Označení	Jedn.	KM10-U			KM15-U		KM22,5-U				KM30-U		KM36-U	KM45-U
Označení	Jedn.	6	9	11	13	15	16	19	21	23	26	28	32	36	40
Tepelný výkon	kW	5,9	8,8	11,3	12,5	15,3	16,3	18,6	21,1	22,7	25,9	28,0	32,2	35,5	40,0
Spotřeba plynu ZP	m³/h	0,72	1,07	1,37	1,52	1,86	1,98	2,26	2,57	2,76	3,15	3,41	3,92	4,32	4,87
Spotřeba plynu PB	kg/h	0,56	0,82	1,05	1,16	1,42	1,51	1,73	1,97	2,11	2,41	2,61	3,01	3,31	3,74
Délka infrazářiče	mm	3550	4550	4550	5530	5960	5960	8510	8510	9490	9490	9490	9490	10520	12220
Jmenovitá délka infrazářiče	m	3	4	5	5	6	6	8	8	9	9	9	9	10	12
Hmotnost neizolovaného	kg	75	85	85	105	120	133	165	165	180	180	180	200	220	240
Hmotnost izolovaného	kg	83	96	96	120	137	150	178	178	205	205	205	225	250	270

Označení	Jednotka	Hodnota
Označení	Jednotka	Hodnota
Přetlak plynu – ZP	kPa	2 až 5
Přetlak plynu – PB	kPa	3 až 5
Připojení plynové hadice	palec	G3/4″
Elektro	–	230 V, 50 Hz, 90 W (175 W*)
Krytí	–	IP40

*Platí pro KM45-U

Odvod spalin

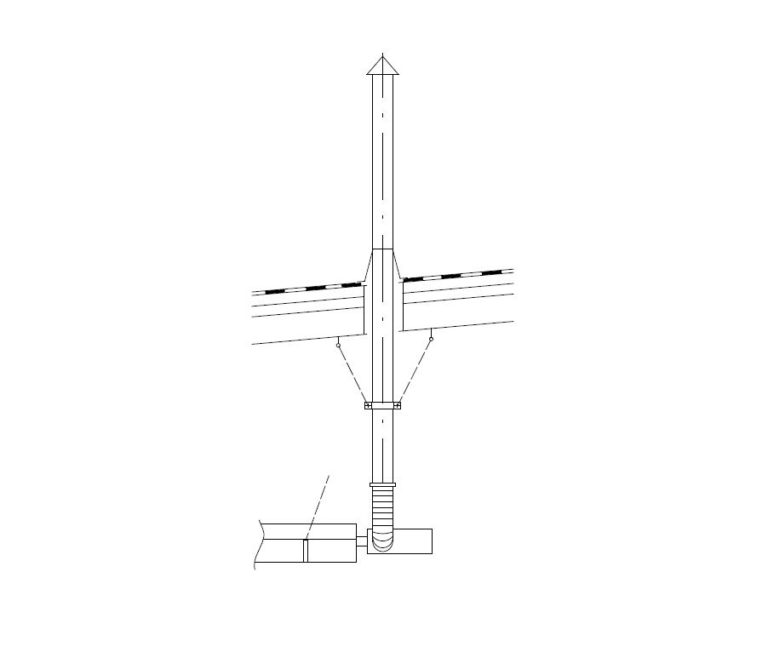

Přívod spalovacího vzduchu vertikální – Sestava P-V č. 300.000

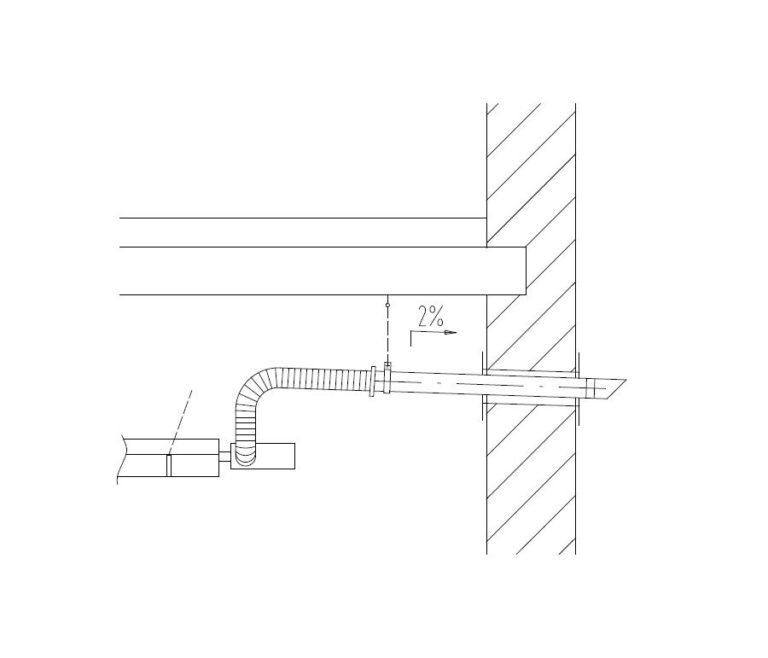

Přívod spalin horizontální – sestava P-H č. 300.001

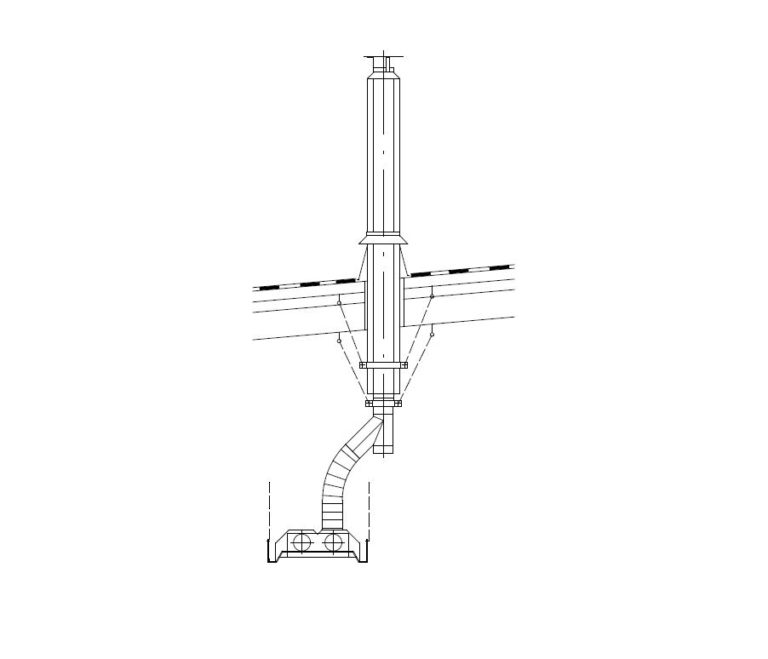

Odvod spalin vertikální – sestava O-V č. 300.003

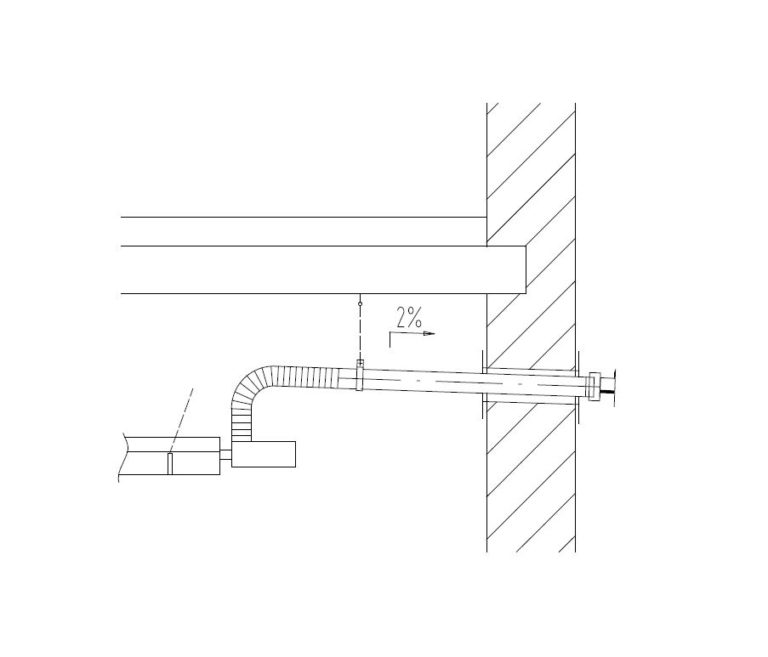

Odvod spalin horizontální – Sestava O-H č. 300.002

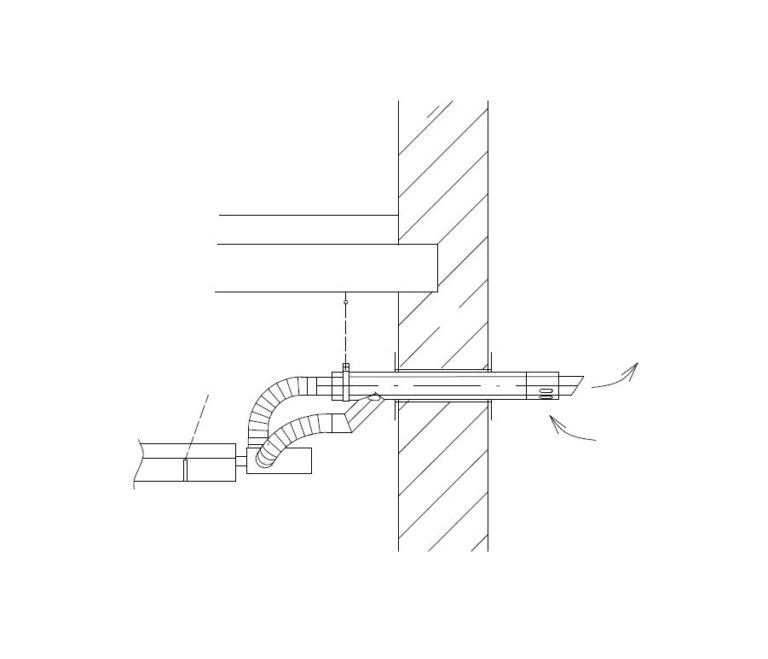

Turbo horizontální – sestava O/P-H č. 300.004

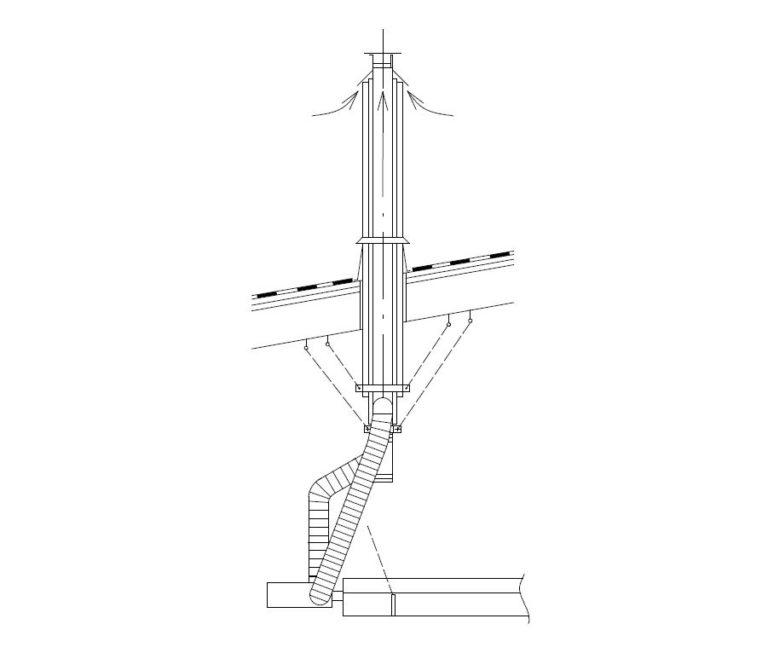

Turbo vertikální – sestava O/P-V č. 300.005

Certification

Plynové infrazářiče KOTRBATÝ KM splňují požadavky na ekodesign dle Nařízení Komise (EU) 2015 /1188, kterým se provádí směrnice Evropského parlamentu a Rady 2009/125/ES pokud jde o požadavky na ekodesign lokálních topidel. Identifikační údaje o výrobku jsou obsaženy v technických podmínkách a vlastnosti výrobku jsou ověřeny EU certifikátem, vydaným SZÚ, s.p. Brno, Česká republika.

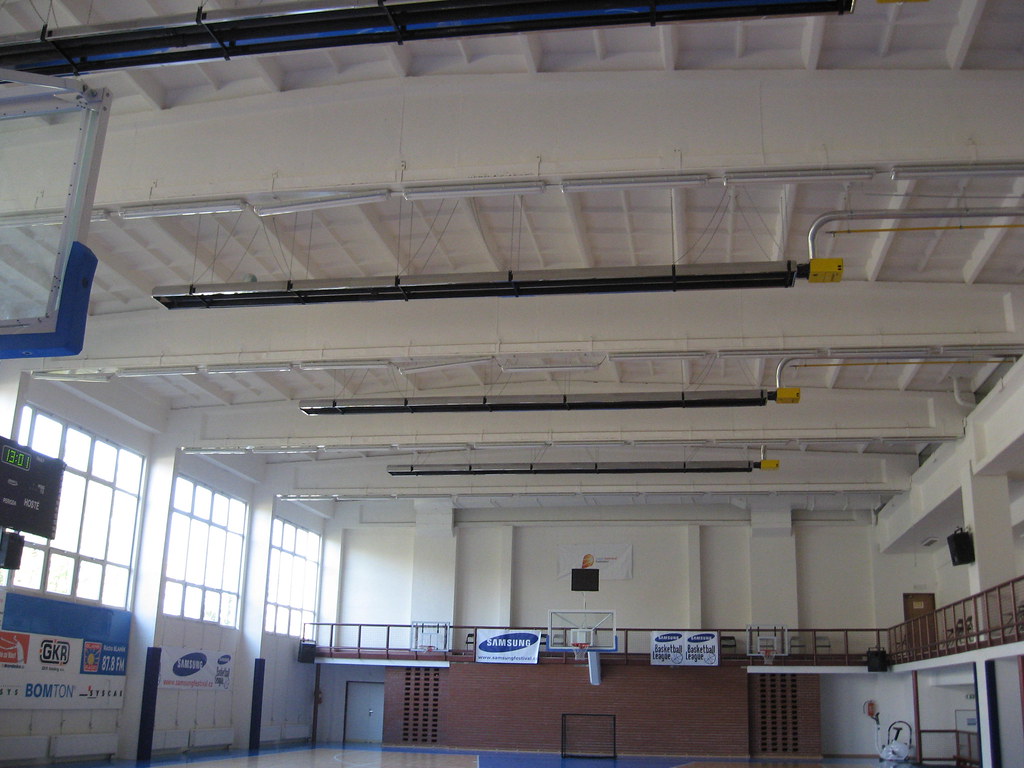

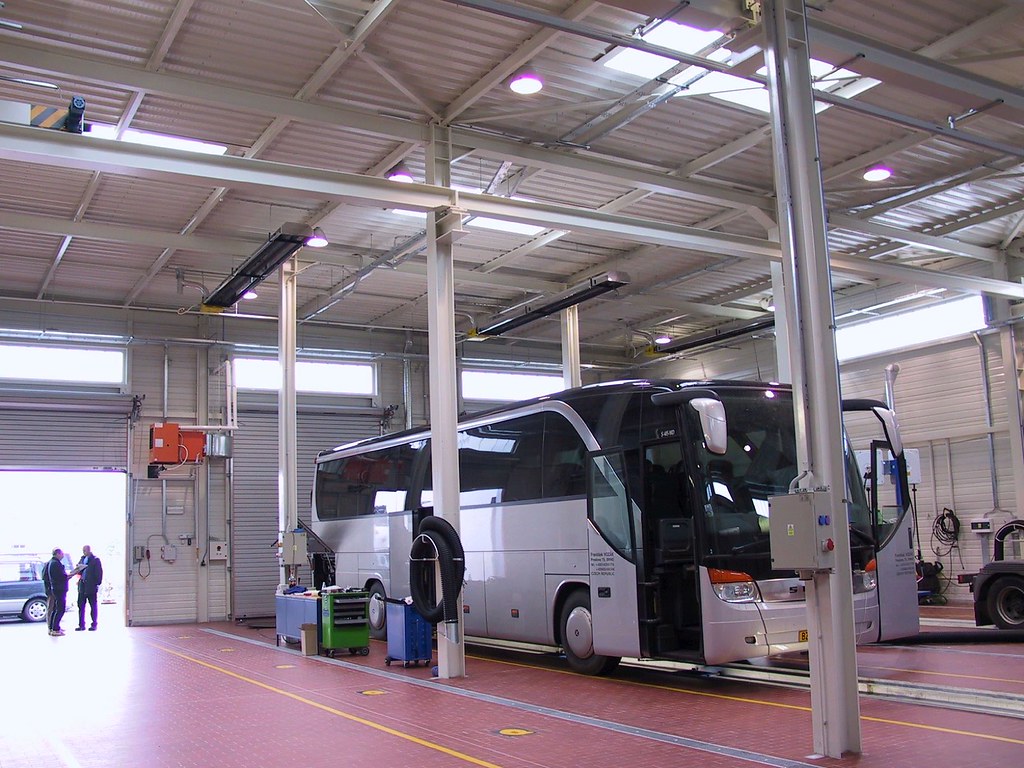

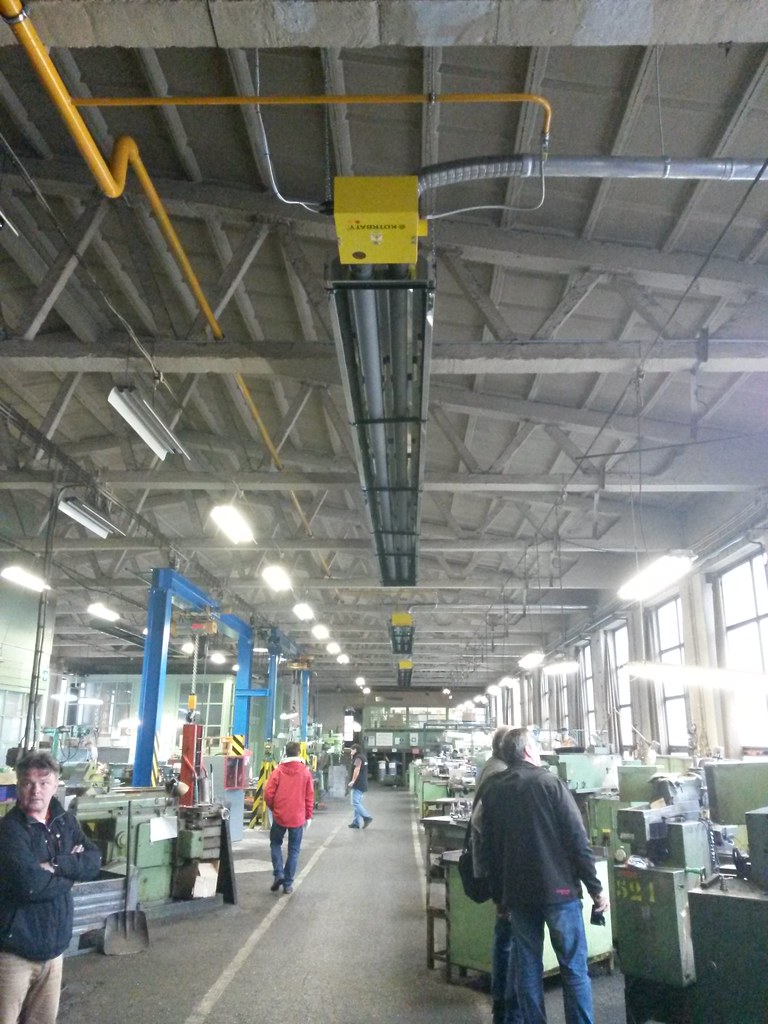

Galerie realizací tmavých infrazářičů Kotrbatý KM-U a KM-I

Více fotografií našich realizací naleznete v galerii na Flickr.com

Pomůžeme vám

Chcete pomoci s projektem? Oslovte naši technickou podporu.

Ke stažení

Certifikát ISO 9001

Certifikát typu

Leták výrobku

Technický prospekt

Technické podmínky pro montáž

Bloky do Autocadu

Montážní návod KM-U 3, 6 m

Montážní návod KM-U 8, 9 m

Montážní návod KM-U 10, 12 m

EU Prohlášení o shodě

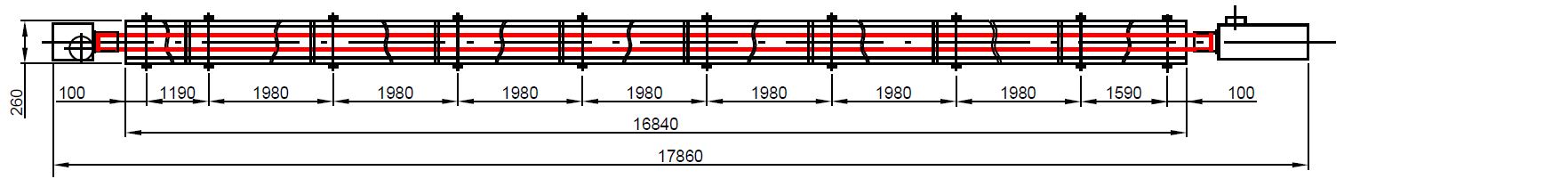

Infrazářič KM-1 je určen především pro temperování skladových a provozních prostor, kde je cílem udržovat stabilní základní teplotu. Vyznačuje se nižší intenzitou sálání a širším pokrytím plochy, díky čemuž je vhodný pro skladové uličky, manipulační zóny a objekty s menšími nároky na tepelný komfort. Představuje úsporné řešení pro rovnoměrné temperování větších prostor bez potřeby vysokého tepelného výkonu.

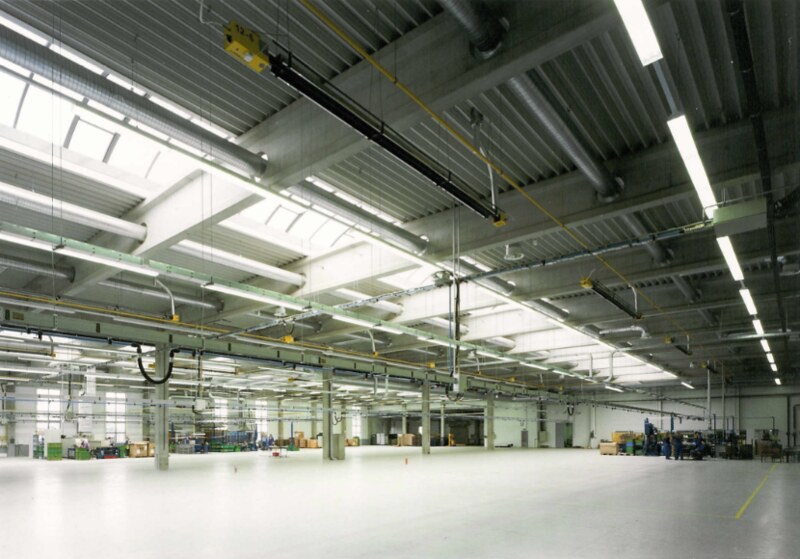

Plynový tmavý infrazářič KM-I instalovaný pod stropem velké průmyslové haly.

Tmavé infrazářiče KM-1 pro vytápění skladů

Tmavé plynové infrazářiče KM-1 jsou určeny především pro temperování skladových a logistických prostor s požadavkem na nižší intenzitu sálání a rovnoměrné pokrytí větší plochy. Na rozdíl od systémů určených pro plnohodnotné vytápění výrobních hal slouží zejména k udržování stabilní základní teploty v objektu. Díky principu sálání ohřívají přímo podlahu, regály a uskladněné zboží, což umožňuje efektivní a úsporný provoz i při častém větrání nebo otevírání vrat.
