Případové studie vytápění a chlazení

Navrhujeme a realizujeme moderní systémy vytápění a chlazení pro administrativní budovy, průmyslové objekty, sportovní haly i designové interiéry. Na této stránce najdete případové studie našich řešení, která ukazují, jak v praxi fungují aktivní stropy, sálavé panely, infrazářiče a individuální technická řešení na míru konkrétním projektům.

Každá realizace vzniká na základě konkrétních požadavků investora, architekta a provozu budovy. Zaměřujeme se na:

energetickou úspornost
tepelný komfort
spolehlivost provozu
estetiku řešení
dlouhou životnost systému

Vybrané realizace vytápění a chlazení

KSP KIT	New Visit Garden s.r.o.	Vytápění showroomu zahradního centra	Úspora 24 %	2022-04-24_CS_new-visit
KSP to go	Pragoflora s.r.o.	Vytápění Zahradního centra Radotín	Úspora 30 %	2022-04-24_CS_Pragoflora
KSP to go	AGRITEC, výzkum, šlechtění a služby, s.r.o.	Vytápění prodejny společnosti	Úspora 24 %	2022-04-24_CS_agritec
KSP to go	Topenářství Štrébl s.r.o.	Vytápění pracoviště personálu prodejny	Úspora 24 %	2022-04-24_CS_Strebl
KSP to go	VÝPRACHTICKÝ s.r.o.	Vytápění zámečnické dílny	Úspora 30 %	2022-04-24_CS_Vyprachticky
KSP	Jan Duffek – Opravy silničních vozidel a odtahová služba	Vytápění autodílny	Úspora 50 %	2021-09-08_CS_Auto-Duffek_Domazlice_final

Minimalizace tepelných ztrát a vysoké úspory

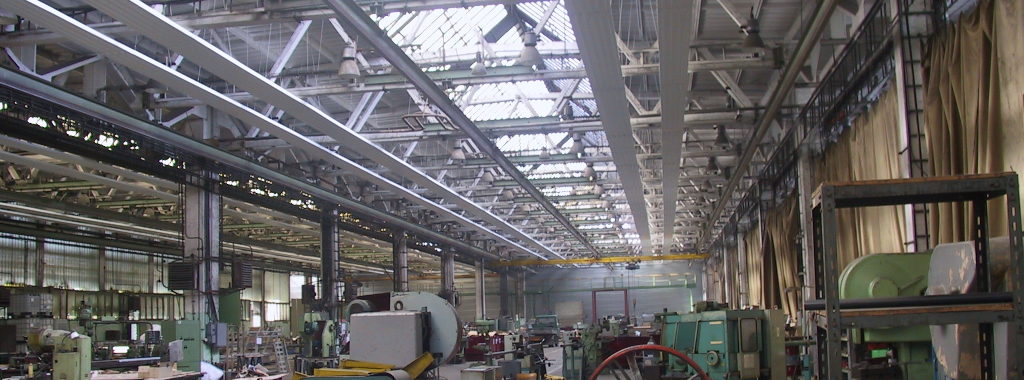

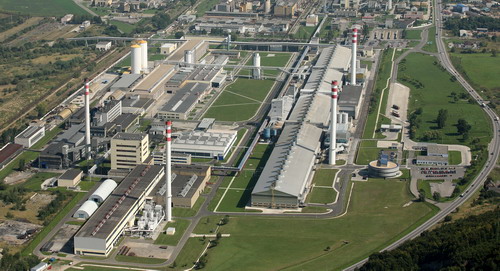

Průmyslový park ZSNP, Žiar nad Hronom – náhrada teplovzdušného vytápění sálavými panely

Projekt vytápění rozsáhlého průmyslového areálu ZSNP v Žiaru nad Hronom patří k nejkomplexnějším realizacím využívajícím stropní sálavé vytápění v Česku a na Slovensku. Zadáním investora – skupiny PENTA – bylo minimalizovat tepelné ztráty v rozsáhlé distribuční síti a zároveň co nejefektivněji využít kombinovaný zdroj tepla a elektrické energie.

Původní systém teplovodního teplovzdušného vytápění se v takto rozsáhlém areálu ukázal jako neefektivní. Řešení proto spočívalo v náhradě tohoto systému sestavou sálavých panelů, navržených jako součást celého energetického konceptu areálu.

Projekt byl realizován v roce 2008. Díky náhradě teplovzdušného vytápění sálavými panely došlo k úspoře více než 32 % spotřeby tepla. Úspěšné výsledky vedly v následujících letech k rozšíření systému i do dalších částí areálu.

„Jednoznačně nejkomplexnější projekt vyřešení dodávky tepla průmyslového areálu v Čechách a na Slovensku s využitím sálavých panelů. Celý areál je zásobován z rekonstruovaného, kombinovaného zdroje tepla a elektrické energie se jmenovitým teplotním spádem 140 / 70 °C. Řešila se jednak specifika zdroje (požadavek na co nejnižší teplotu zpátečky), rozsáhlé distribuční sítě (minimalizace tepelných ztrát potrubí) a možnosti otopné soustavy – sálavých panelů. Vzhledem k řešení soustavy jako celku bylo možné výrazně optimalizovat i cenu za dodávku tepla, což společně s dalšími faktory v konečném důsledku přitáhlo řadu zahraničních investorů, kteří si objekty postupně od původního investora odkoupili (SAPA Group, Nemak a.s., Fagor, Foundry, Dalkia, atp…). V průběhu dalších let docházelo k postupnému navyšování instalovaného výkonu až do současných téměř 8 MW. Regulace jednotlivých skupin je řešena pomocí regulačních bloků s ejektory a regulátory s optimalizačním programem německé firmy Baelz.“ Ing. Martin Kotrbatý

Dnes je v areálu instalováno přibližně 6 000 m² sálavých panelů o celkové délce téměř 10 km a výkon celé soustavy dosahuje 7,8 MW. Optimalizace nákladů na dodávku tepla byla jedním z faktorů, které přispěly k příchodu zahraničních investorů, jako jsou SAPA Group, Nemak, Fagor, Foundry nebo Dalkia.

Úspora tepla i prostoru u zdí

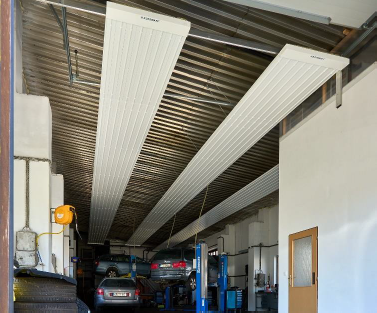

Auto Duffek – vytápění autoservisu

Projekt vytápění autoservisu, který má 5 stání, z toho 3 se zvedacím zařízením. Přáním investora bylo snížit vysokou spotřebu tepla původního systému předchozího majitele a uvolnit prostor pod okny s radiátory. Projektant se současně musel vypořádat s investorovým požadavkem, resp. odmítnutím teplovzdušného vytápění z důvodu negativních zkušeností s hlučností a nepříjemným prouděním vzduchu.

Původní způsob vytápění: radiátory a teplovzdušná jednotka

„Pozitivní reference (od zaměstnanců z nedaleké výrobní haly) mě inspirovala k volbě sálavého vytápění a hned první zima, která byla významně chladnější, než je dnes obvyklé, systém prověřila a ukázala, že sálavé vytápění Kotrbatý byla dobrá volba. Zákazníci autoservisu jsou často zaskočeni stropním sálavým teplem, které je velmi příjemné a skutečně i při nižší teplotě vzduchu v servisu, než je obvykle potřeba s radiátory, je v servisu tepelná pohoda, kterou nenaruší ani otvírání vrat při najíždění aut. Spotřeba tepla v zimě klesla o více jak 50 % a mohu tedy konstatovat, že má představa o efektivním vytápění byla naplněna.“ Jan Duffek – investor

Projekt jsme realizovali v roce 2020. Původní systém vytápění s radiátory a teplovzdušnou jednotkou jsme nahradili 3 pásy teplovodního panelu Kotrbatý KSP, každý o délce 20 m a šířce 1,2 m napojenými na nový plynový kotel. Radiátory ve výklencích pod okny byly nahrazeny pracovním ponkem a dalším vybavením servisu. Díky tepelně izolované vrchní části panelu s efektem sálání tepla směrem dolů na pracoviště, nedochází ke zbytečnému ohřevu a kumulaci teplého vzduchu pod nedostatečně zateplenou střechou. Spotřeba tepla klesla v zimě o více než 50 %.
